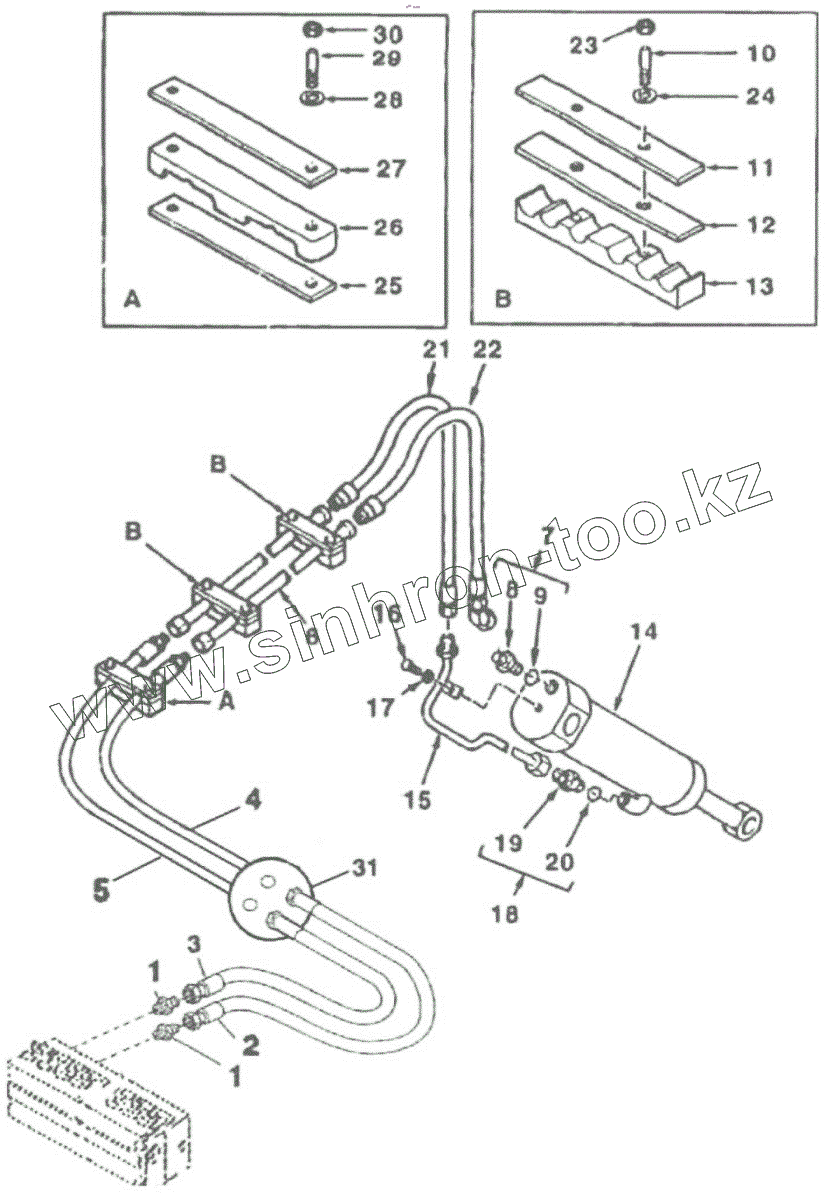

Каталог запасных частей к технике: ТВЭКС TLB 935. Гидрооборудование экскаваторное, привод ковша

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 1H0183 Переходник в сборе
2 1H0288 Рукав в сборе
3 1H0290 Рукав в сборе
4 1H0289 Рукав в сборе
5 1H0291 Рукав в сборе
6 6101771M91 Труба в сборе
7 835007М91 Колено
8 Муфта Муфта
9 835024M1 Уплотнение
10 6108049M1 Шпилька
11 815-40-70.00.003 Пластина
12 6102145M1 Накладка
13 6102126M1 Скоба прижимная
14 1H0306 Цилиндр ковша экскаваторного
15 1H0302 Труба в сборе
16 339124X1 Болт
17 390972X1 Шайба
18 1H0396 Переходник в сборе
19 1H0395 Переходник - длинный
20 835024M1 Уплотнение
21 6102309M91 Рукав в сборе
22 1H0305 Рукав в сборе
23 394367X1 Гайка
24 390972X1 Шайба
25 6102128M1 Прокладка
26 6102122M1 Скоба прижимная
27 815-40-70.00.004 Прижимная пластина
28 390972X1 Шайба
29 3516075M1 Шпилька
30 394367X1 Гайка
31 1B0316 Разделительная пластина
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
