Каталог запасных частей к технике: ТВЭКС TLB 825. ЗАДНЕЕ ОКНО

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

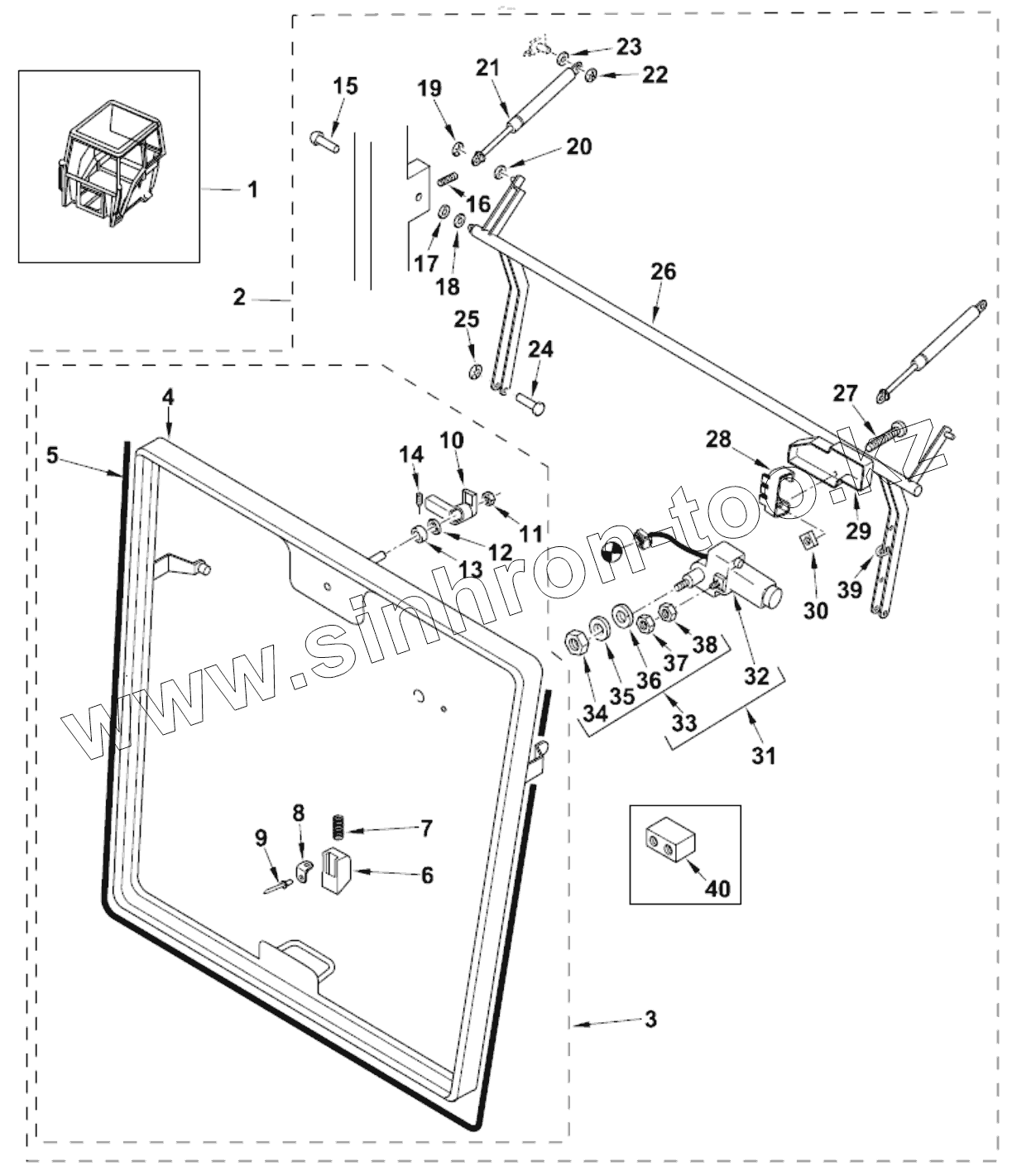

Позиция на иллюстрации Заводской номер детали Название детали
1 T101043 Кабина
2 6099762M91 Заднее окно
3 6099765M91 Рама окна в сборе
4 FRAME Рама
5 6099763M1 Уплотнение заднего окна
6 3512258M1 Защелка блокировки заднего окна
7 3512255M1 Пружина
8 3512260M1 Стопорная защелка
9 522464M1 Заклепки
10 3512345M1 Ручка заднего окна
11 3512513M1 Медная гайка
12 3512358M1 Резиновая прокладка
13 3512357M1 Шайба
14 3512360M1 Установочный винт
15 6099249M1 Штифт
16 3009420X1 Винт
17 3512433M1 Пластиковая шайба
18 3512619M1 Пластиковая шайба
19 6099567M1 Кольцо
20 6099591M1 Пластиковая шайба
21 6099599M91 Газовый амортизатор в сборе
22 6099567M1 Кольцо
23 3512450M1 Пластмассовая шайба
24 339229X1 Болт
25 1441500X1 Контргайка нейлоновой вставкой
26 6099610M91 Рычаг подвески в сборе
27 3512617M1 Винт листового металла
28 3512257M1 Установка кронштейнов
29 6099468M1 Крышка электродвигателя заднего стеклоочистителя
30 3512511M1 Гайка
31 3512338M91 Двигатель заднего стеклоочистителя
32 MOTOR, WIPER Мотор стеклоочистителя
33 3523335M91 Комплект крепления
34 NUT Гайка
35 WASHER Шайба
36 WASHER Шайба
37 CAP Крышка
38 NUT Гайка
39 6099460M1 Связка кабелей
40 6099758M1 Распорка задней панели окна
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
