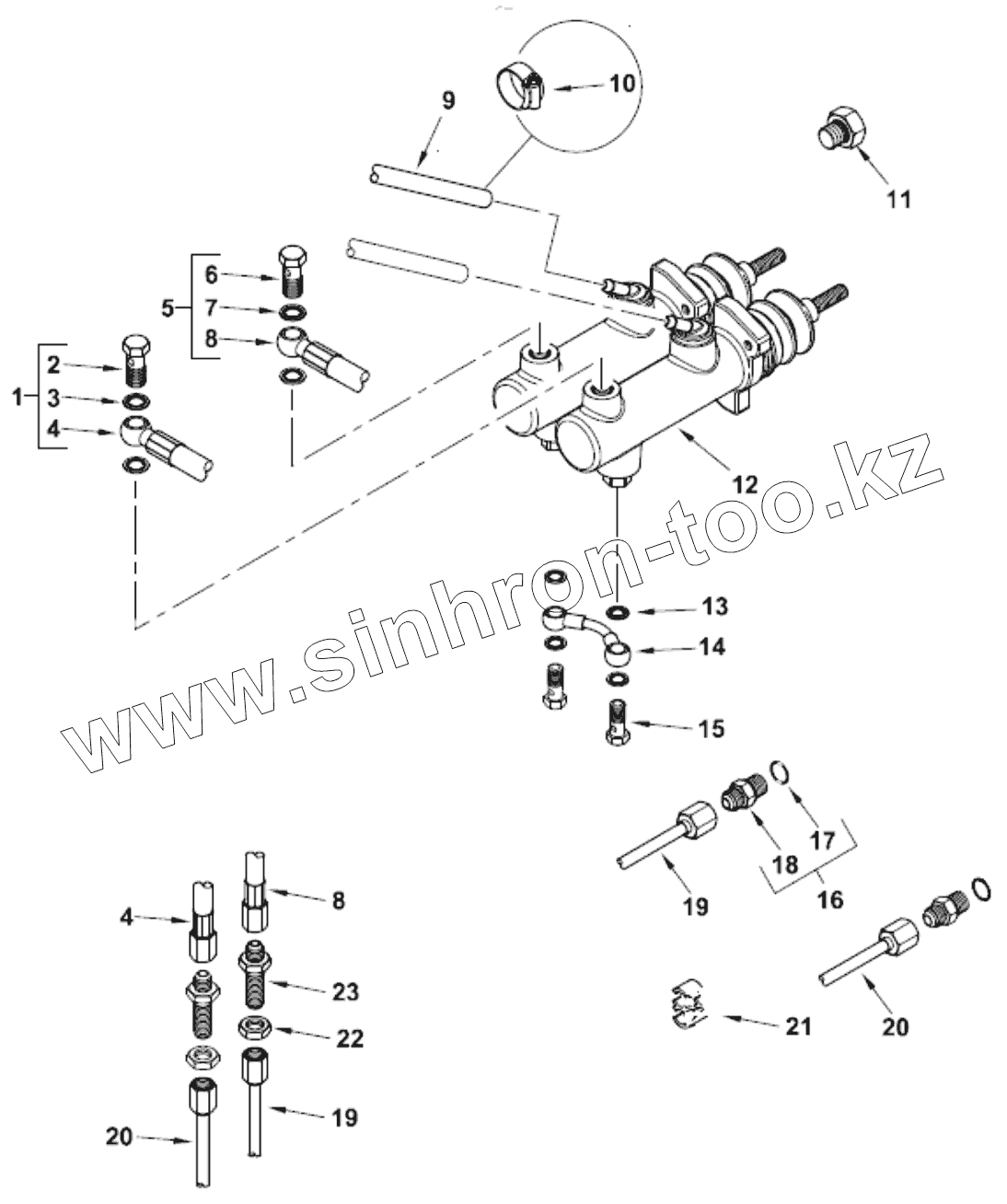

Каталог запасных частей к технике: ТВЭКС TLB 825. СХЕМА ТОРМОЗА

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 6110857M91 Рукав в сборе левый
2 BOLT Болт
3 WASHER Шайба
4 HOSE шланг
5 6110858M91 Рукав в сборе правый
6 BOLT Болт
7 WASHER Шайба
8 HOSE шланг
9 6111156M1 Рукав тормозного бачка
10 3517 409M1 Зажим
11 835 087M91 Пробка
12 6111136M92 Главный цилиндр в сборе
13 6111149M1 Шайба
14 6111109М91 Труба
15 6111148М1 Болт-банжо
16 6106477M91 Штуцер с кольцом
17 831495M1 Кольцо
18 CONNECTOR Кольцевое уплотнение
19 6112806М1 Труба в сборе
20 6112805М1 Труба в сборе
21 1Н0308 Фиксатор
22 356613X1 Гайка крепления перегородки
23 356265X1 Муфта крепления трубки к перегородке
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
