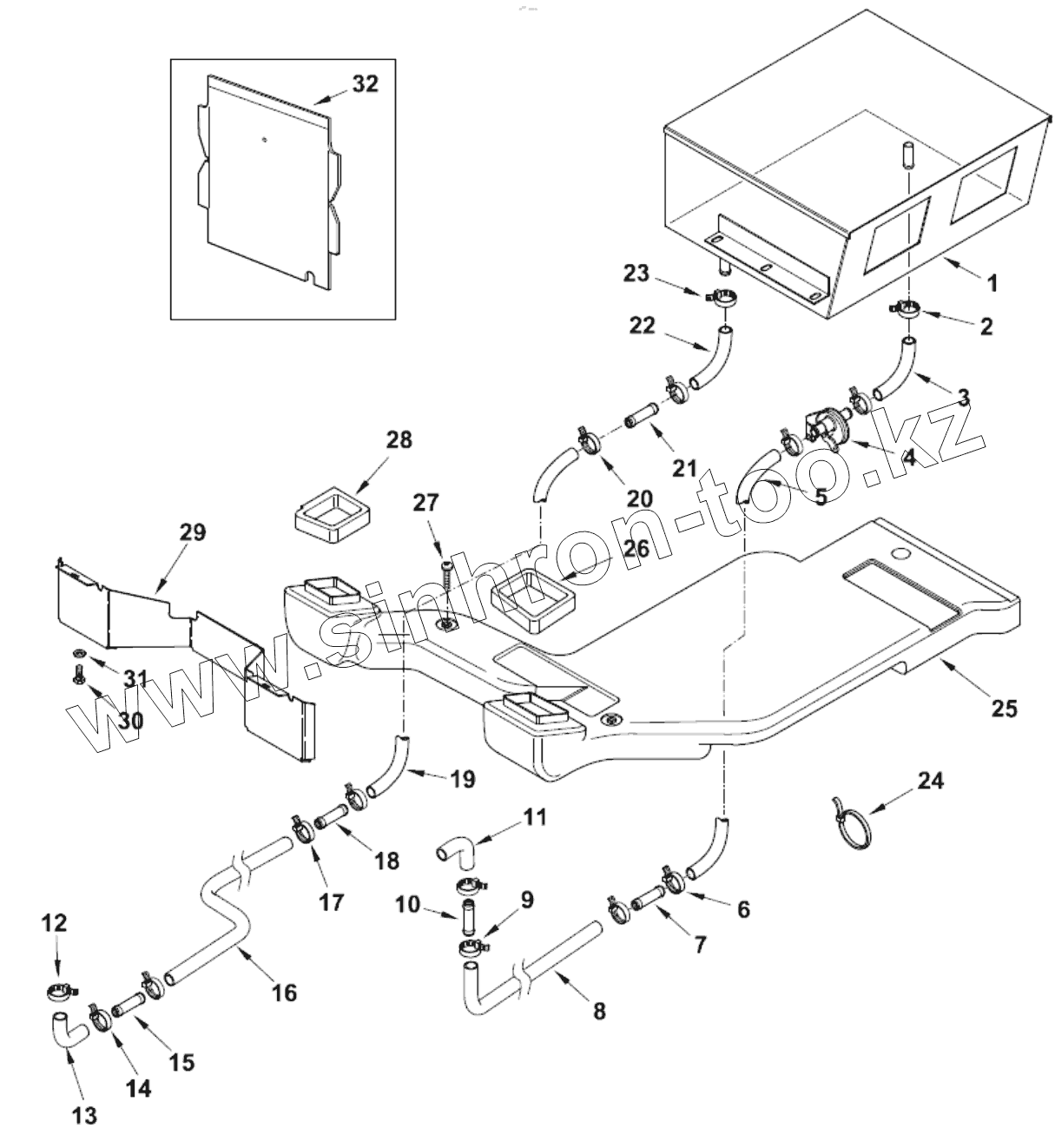

Каталог запасных частей к технике: ТВЭКС TLB 825. ПЕРЕДНЯЯ УСТАНОВКА ОТОПИТЕЛЯ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 UNIT, HEATER Обогреватель
2 3517410M1 Хомут
3 6107361M1 Рукав отопителя угловой
4 6106705M1 Водяной клапан, обогрев
4 6196620M1 Кран отопителя
5 6009515M1 Шланг подогревателя
6 3517410M1 Хомут
7 3521772M1 Переходник рукавов
8 6003690M1 Шланг подогревателя
9 3517410M1 Хомут
10 3521772M1 Переходник рукавов
11 3521752M1 Резиновый уголок
12 3517410M1 Хомут
13 6107361M1 Рукав отопителя угловой
14 3517410M1 Хомут
15 3521772M1 Переходник рукавов
16 6013369M1 Шланг подогревателя
17 3517410M1 Хомут
18 3521772M1 Переходник рукавов
19 6110268M1 Шланг подогревателя
20 3517410M Хомут
21 3521772M1 Переходник рукавов
22 6107361M1 Рукав отопителя угловой
23 3517410M1 Хомут
24 724497M1 Жгут
25 6101717M93 Воздуховод передний
26 6101634M1 Уплотнитель отопителя передний левый переднее левое
27 3009537X1 Винт
28 6101635M1 Уплотнитель отопителя передний правый
29 6102371M3 Кронштейн
30 339560X1 Болт
31 3019571X1 Шайба
32 6110179M91 Утеплитель двигателя
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
