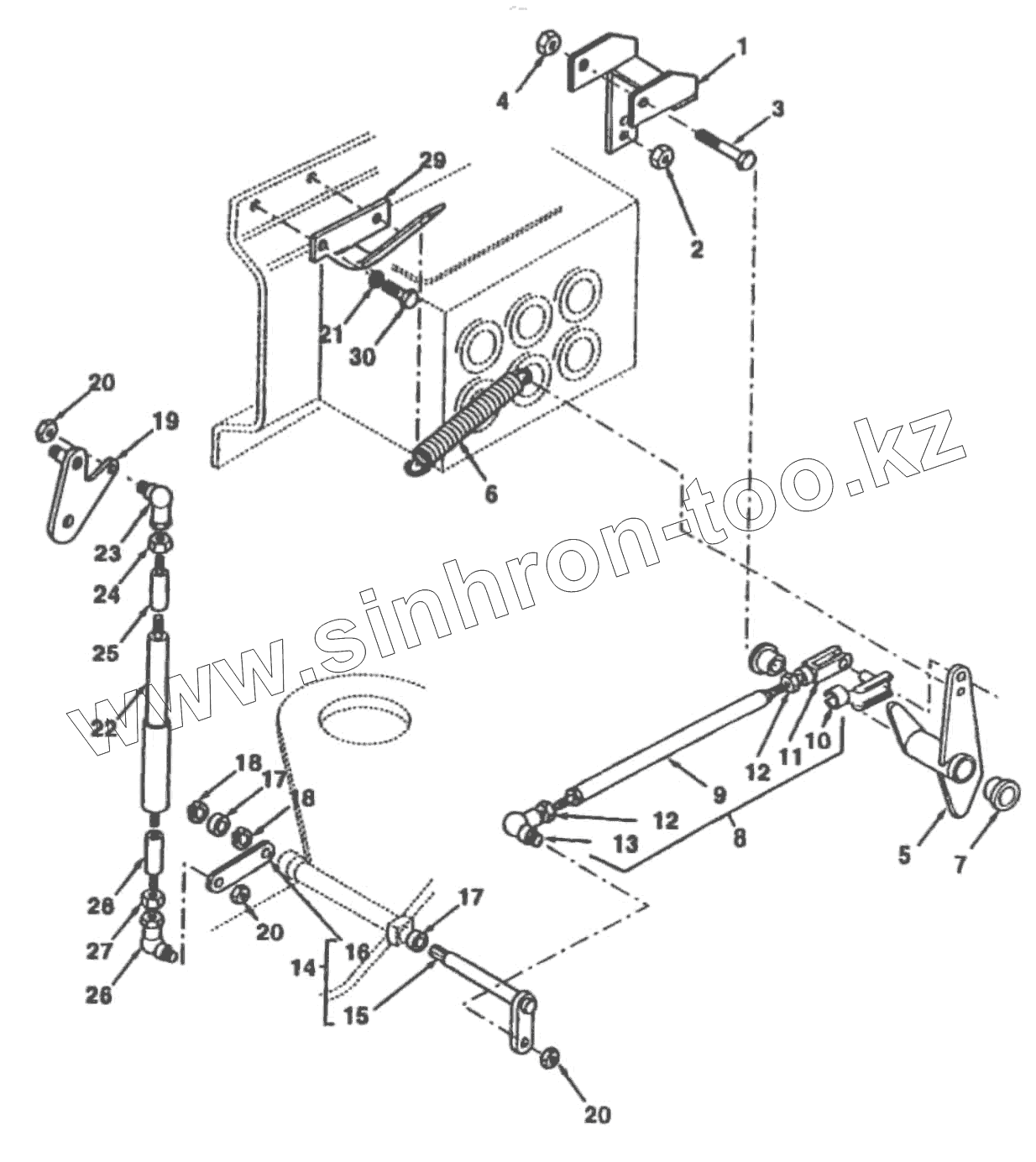

Каталог запасных частей к технике: ТВЭКС TLB 825. МЕХАНИЗМ САМОВЫРАВНИВАНИЯ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 1B0166 Соединительный кронштейн рычага самовыравнивания
2 1440329X1 Гайка
3 3009517X1 Винт
4 1440330X1 Гайка
5 6106694M91 Рычаг в сборе
6 3519680M2 Пружина
7 6106560M1 Втулка
8 6106691M92 Тяга рычага в сборе
9 6106692M2 Тяга рычага самовыравнивания
10 3521834M1 Хомут проушины
11 3521833M1 Проушина
12 3009693X1 Гайка
13 3521794M91 Шаровой шарнир
14 6109072M91 Составной рычаг механизма самовыравнивания
15 3519123M92 Рукоятка
16 3518960M1 Рычаг
17 3521514M5 Втулка
18 339710X1 Наружное пружинное кольцо
19 3516765M91 Рукоятка в сборе
20 1440329X1 Гайка
21 385362X1 Шайба
22 1J0226 Амортизатор в сборе
23 3521889M91 Шаровой шарнир
24 6107340M1 Гайка
25 6106241M1 Стяжная муфта
26 3521794M91 Шаровой шарнир
27 3009693X1 Гайка
28 6106240M1 Стяжная муфта
29 815-40-70.01.000 Кронштейн пружинного анкера
30 3009492X1 Винт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
