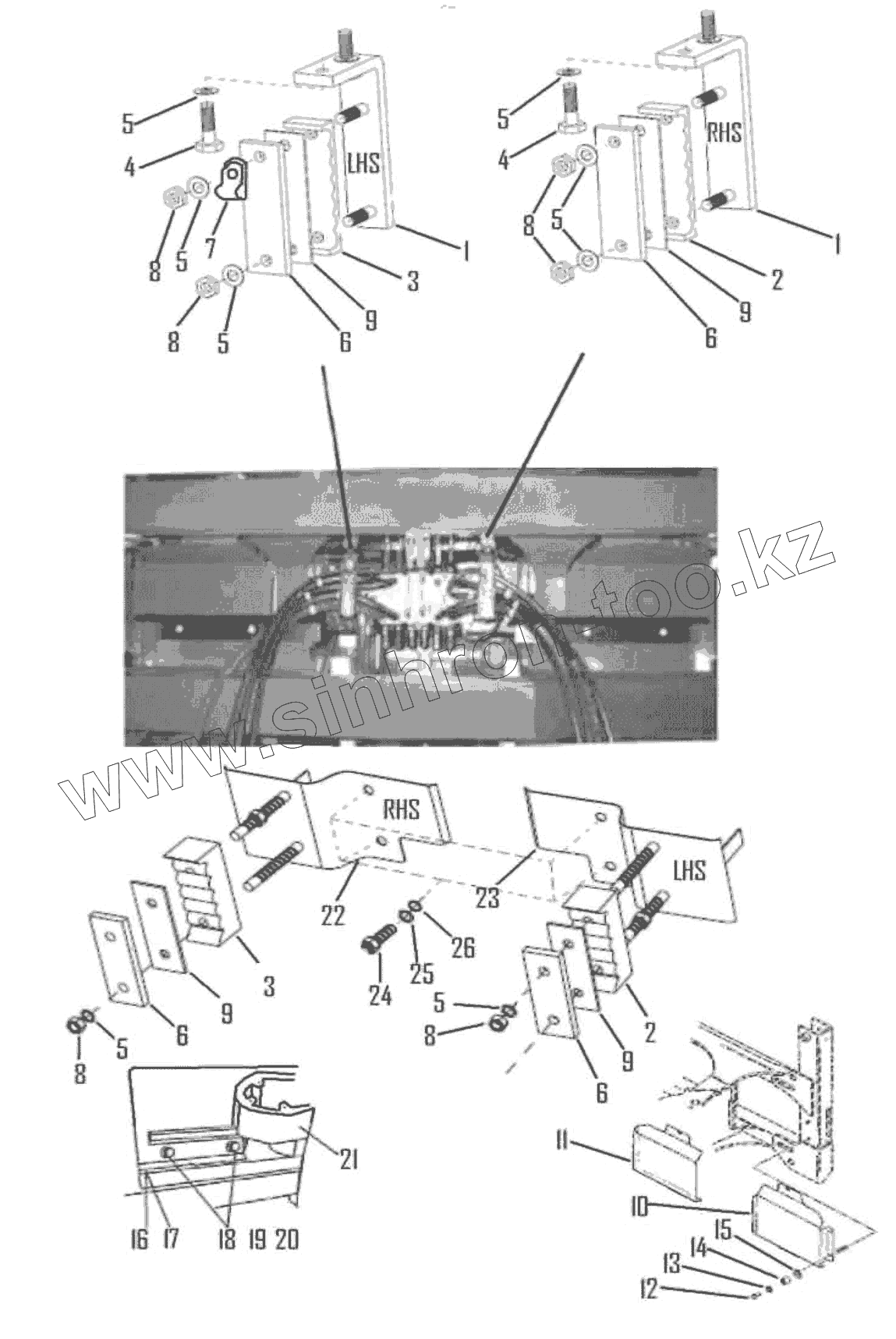

Каталог запасных частей к технике: ТВЭКС TLB 825. ГИДРООБОРУДОВАНИЕ ЭКСКАВАТОРНОЕ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
5
5
5
5
5
6
6
6
6
7
8
8
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 6107934M91 Скоба прижимная
2 6101859M1 Хомут шланга правый
3 6101216M1 Хомут шланга левый
4 339761X1 Винт
5 390972X1 Шайба
6 815-40-70.00.001 Прижимная пластина
7 3517114M1 Хомут
8 394367X1 Гайка
9 6102197M1 Накладка
10 1H0145 Брызговик правый
11 1H0146 Брызговик левый
12 339761X1 Винт
13 390972X1 Шайба
14 6101892M1 Нейлоновая дистанционная втулка
15 390735X1 Шайба
16 1H0250 Угловая пластина в сборе, левая
17 1H0251 Угловая пластина в сборе, правая
18 339376X1 Шайба
19 1440329X1 Гайка
20 339081X1 Винт
21 1H0162 Полоса пластиковая для шлангов
22 1H0275 Несущая пластина правая
23 1H0272 Несущая пластина левая
24 3009492X1 Винт
25 339376X1 Шайба
26 390734X1 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
