Каталог запасных частей к технике: ТВЭКС TLB 825. JOINTS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
5
6
7
7
8
8
9
9
9
9
9
10
11
12
13
14
15
15
16
17
18
18
19
19
20
21
22
23
24
25
25

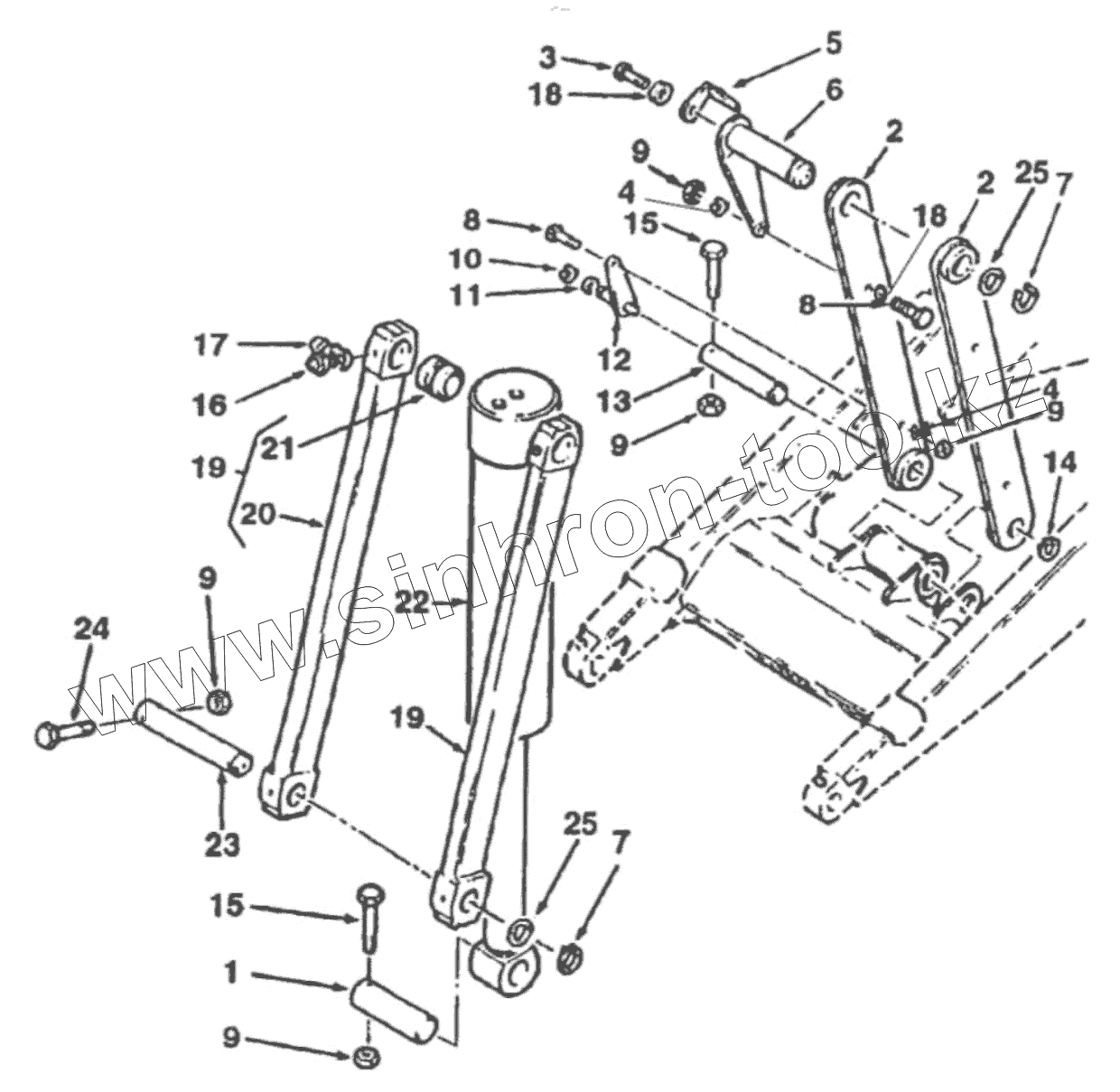

Позиция на иллюстрации Заводской номер детали Название детали
1 6106216M1 Палец цилиндра ковша погрузчика
2 3522361M93 Тяга в сборе
3 339081X1 Винт
4 339376X1 Шайба
5 815-40-70.00.009 Указатель угла ковша погрузочного
6 3522679M94 Палец
7 391129X1 Кольцо
8 3516013M1 Винт
9 1440329X1 Гайка
10 3516762M1 Пружинное кольцо высокой прочности
11 339300X1 Шайба
12 3521757M93 Шарнир
13 3520465M5 Штифт
14 339820X1 Наружное пружинное кольцо
15 3516014M1 Винт
16 339608X1 Масленка
17 3516180M2 Крышка
18 390734X1 Шайба
19 6101983M91 Шарнир
20 6101984M91 Связь
21 3521716M1 Втулка
22 1H0147 Цилиндр управления ковша погрузочного
23 3521723M5 Палец
24 3501289M1 Винт
25 1B0022 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
