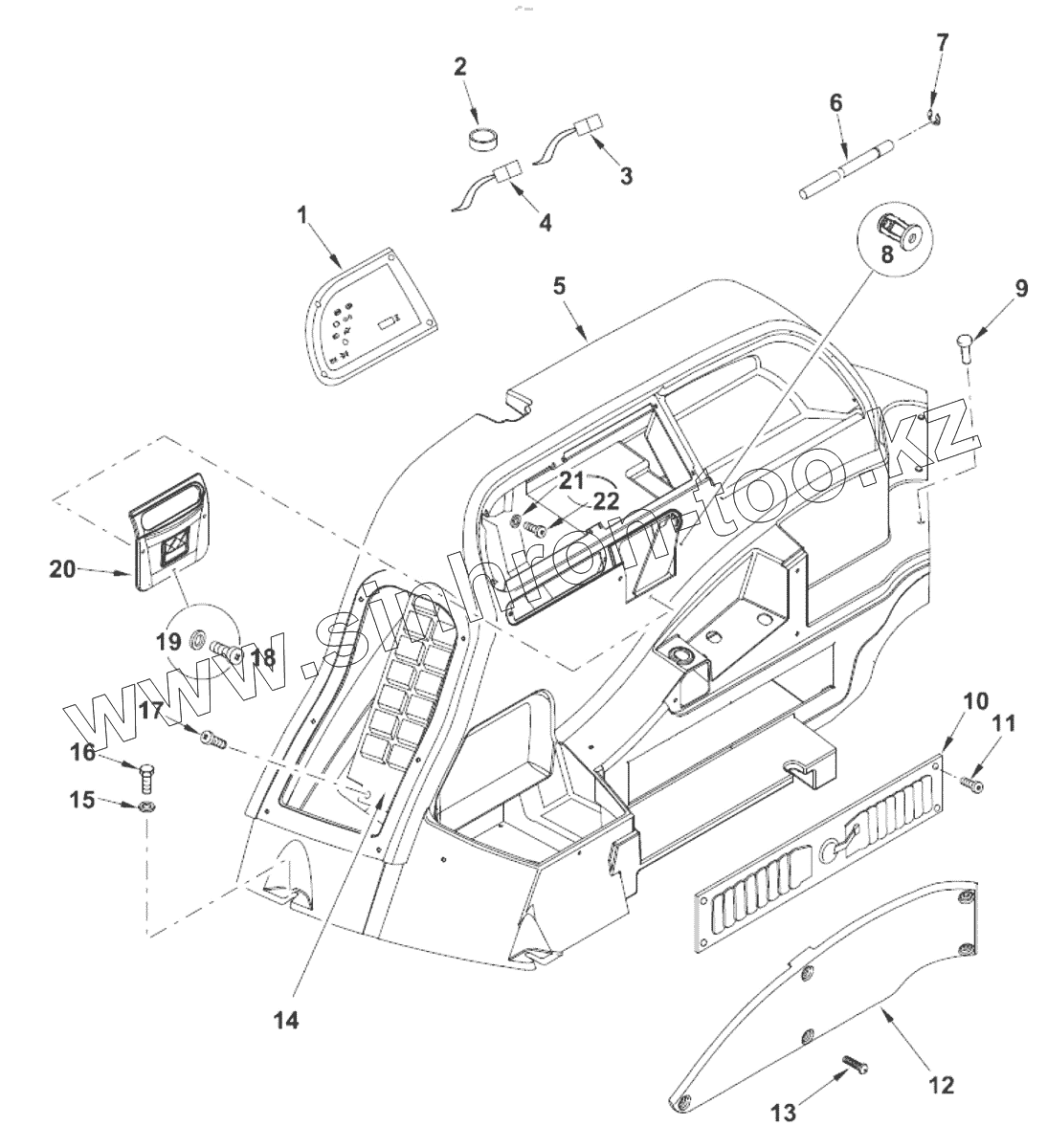

Каталог запасных частей к технике: ТВЭКС TLB 825. Пульт боковой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 T101060 Панель
2 6102479M1 Пробки жгутов
3 6110158M92 Жгут
4 6102229M92 Жгут
5 T101055 Панель правая
6 T101168 Стержень
7 3000115X1 Пружинный зажим
8 6114185M1 Гайка
9 6101591M1 Заклепка
10 6101500M2 Решетка правой стороны панели
11 3522735M4 Винт
12 T101053 Крышка ручного тормоза
13 6101591M1 Заклепка
14 6108707M93 Блок реле- предохранитель в сборе
15 3516109M1 Шайба
16 339804X1 Болт шестигранный
17 1472524M2 Винт
18 6110701M1 Винт
19 3512553M1 Шайба
20 T101056 Крышка ручного дросселя
21 391038X1 Шайба
22 339560X1 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
