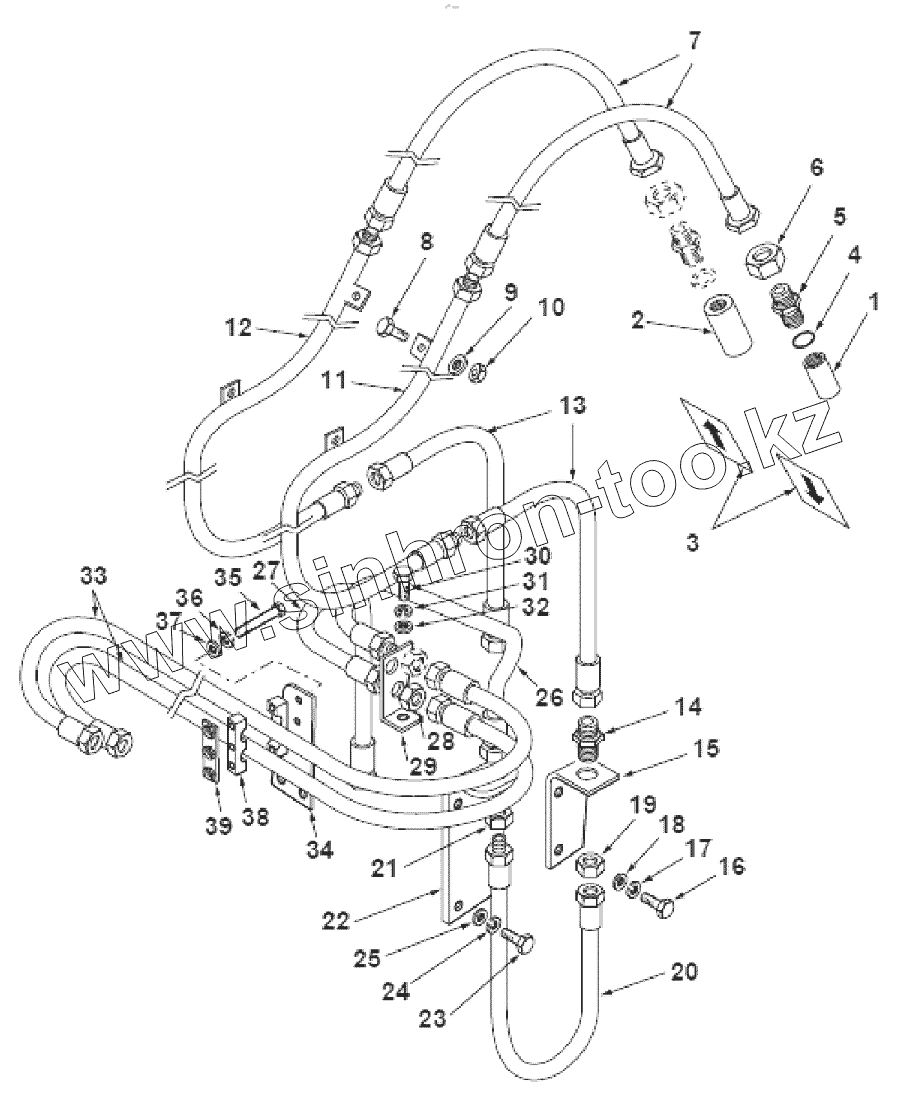

Каталог запасных частей к технике: ТВЭКС TLB 825. Дополнительная гидравлическая линия - рукава

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали
1 3516796M91 БРС
2 3516795M91 БРС
3 6106080M1 Наклейка
4 835025M1 Уплотнение
5 356269X1 Штуцер-крепеж
6 355575X1 Гайка
7 6106190M91 Рукава гидромолота
8 339761X1 Винт
9 390972X1 Шайба
10 394367X1 Гайка
11 6106186M92 Трубка-Вспомогательная стрела
12 6106188M92 Трубка-Вспомогательная стрела
13 6106185M91 Шланга-Вспомогательная гидравлическая стрела
14 356269X1 Штуцер-крепеж
15 6101964M1 Кронштейн
15 6101965M1 Кронштейн
16 339123X1 Болт
17 339374X1 Шайба
18 390972X1 Шайба
19 355575X1 Гайка
20 6101899M91 Шланг в сборе
21 355575X1 Гайка
22 6101459M91 Кронштейн-Молоток-В сборе
23 339123X1 Болт
24 339374X1 Шайба
25 390972X1 Шайба
26 6101461M92 Трубка-Верхний молоток
27 6101463M92 Трубка-Нижний молоток
28 355575X1 Гайка
29 6101466M3 Кронштейн-Опора молотка
30 3009493X1 Болт
31 339376X1 Шайба
32 390734X1 Шайба
33 6101898M91 Рукав
34 6102026M2GY03 Пластина крепежная
35 339891X1 Болт
36 339374X1 Шайба
37 390972X1 Шайба
38 3522055M3 Прижим рукавов
39 6102132M92 Пластина прижима
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
