Каталог запасных частей к технике: ТВЭКС ТХ-270 / 300. 272020100000 00 Кабина в сборе

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 5846ТМ (ЕА17) (2010) E145W (ЕК-14) E145W (ЕК-14) (2005) E185W (ЕК-18) E185W (ЕК-18) (2005) E185W (ЕК-18) (2008) E225LC (2022) E225NLC (2022) TLB 825 (2016) TLB 825 (2017) TLB 825 (2019) TLB 935 (2020) TLB 935 (2021) TVEX-140W (2015) TVEX-180i (2015) TVEX-180W (2015) TX220LC (2019) TX220NLC (2019) WX200 (2019) WХ-200 (2015) WХ-200 (2017) (2017) ВП-03 (2005) ВП-05 ВП-05 (2015) ВП-05 (2005) (2005) ВП-05 (вариант) (2005) Е200СН (2018) Е245СН (2018) ЕК-12 (2005) ЕК-12 (2007) (2007) ЕК-12 (2013) (2013) ЕК-14-20 (2013) ЕК-14-90 (2011) ЕК-14-90 (2015) ЕК-18-20 (2010) ЕК-18-40 (2005) ЕК-18-45-60 (2008) ЕК-18-90 (2012) ЕК-18-90 (2015) ЕК-20-20 (2010) ЕТ-16 (2005) ЕТ-16-20 (2007) ЕТ-18-20 (2005) ЕТ-20-20 (2012) ЕТ-25 ЕТ-25-20 (2007) ЕТ-26i (2010) ЕТ-26i (2015) ТХ-210 (2015) ТХ-210 (2017) ТХ-220 (2017) ТХ-270 / 300 (2017) ТЭП-18 (2012) ЭО-3122 ЭО-3323 ЭО-3323А (2002) ЭО-3326 (2000) ЭОВ-3521 (2007) ЭОВ-3521М-1 (2007) ЭОВ-3521М-1 (2017) ЭОВ-3521М-1 (2017)

Схема > Не выбрано Исполнения экскаваторов ТХ270, ТХ300 Перечень сборочных единиц 270ХХХХХХХХХ ХХ, 300ХХХХХХХХХ ХХ Экскаватор одноковшовый гусеничный гидравлический ТХ270, ТХ300 271000000000 ХХ, 301000000000 ХХ Тележка ходовая 271030000000 20 Гидрооборудование тележки 271040000000 01 Установка приводов хода 271050000000 00 Установка ОПРУ 272000000000 05, 302000000000 06 Платформа поворотная с механизмами 202000000100 00 Установка стопора 272020000000 00 Установка кабины 272020200000 00 Установка интерьера кабины 272020300000 00 Установка верхней решетки 272020100000 00 Кабина в сборе 272020100000 00 Кабина в сборе 272020100000 00 Кабина в сборе 272020100000 00 Кабина в сборе 272020100000 00 Кабина в сборе 272020100000 00 Кабина в сборе 272020100000 00 Кабина в сборе 202020120000 00 Дверь в сборе 202020130000 00 Установка передней рамки 202020131000 00 Рамка передняя 202020140000 00 Дверца задняя в сборе 202020150000 00 Форточка задняя 202020100500 00 Установка фиксатора двери 202020100600 00 Установка нижнего стекла 272020160000 00 Установка климатической системы 272030000000 02 Пост управления экскаватором 272030200000 02 Установка пультов 272030204000 00 Механизм выключателя Гидроуправление в кабине Гидроуправление в кабине Гидроуправление в кабине (монтажная схема) 272030600000 01 Электроуправление в кабине 272030600000 01 Электроуправление в кабине 272030600000 01 Электроуправление в кабине 272040000000 00 Установка баков 272040300000 00 Бак топливный 272040400000 00 Бак гидравлический 272050000000 04 Установка противовеса 272070000000 01 Установка механизма поворота 272080000000 00, 272080000000 10 Гидрооборудование на поворотной платформе (гидравлика Бош-Рексрот), (гидравлика Sungbo) 272080000000 00, 272080000000 10 Гидрооборудование на поворотной платформе (гидравлика Бош-Рексрот), (гидравлика Sungbo) 272080000000 00, 272080000000 10 Гидрооборудование на поворотной платформе (гидравлика Бош-Рексрот), (гидравлика Sungbo) 272080000000 00, 272080000000 10 Гидрооборудование на поворотной платформе (гидравлика Бош-Рексрот), (гидравлика Sungbo) 272080000000 00, 272080000000 10 Гидрооборудование на поворотной платформе (гидравлика Бош-Рексрот), (гидравлика Sungbo) 272080000000 00, 272080000000 10 Гидрооборудование на поворотной платформе (гидравлика Бош-Рексрот), (гидравлика Sungbo) 272080000000 00, 272080000000 10 Гидрооборудование на поворотной платформе (гидравлика Бош-Рексрот), (гидравлика Sungbo) 272080000200 00 Установка антикавитационного клапана 272090000000 01 Электрооборудование на поворотной платформе Установка АКБ Кронштейн реле на бак Установка номерного знака Плафон капота Фары передние 202110000000 02 Установка кондицонера 202110100000 01 Установка конденсатора 272121000000 04 Установка силовая Двигатель с опорами Топливная система Фильтр предварительной очистки топлива 212120002000 00 Радиатор с кронштейнами Патрубки водяного радиатора и расширительный бачок Патрубки системы охлаждения Патрубки интеркулера 202120003000 00 Установка воздухоочистителя 212120004000 00 Установка глушителя 202121001000 00 Установка агрегата насосного Фильтры двигателя 202170000000 00 Установка зеркал с подогревом 202210000000 00 Установка стеклоочистителя 206000000000 08 Установка камеры заднего вида и фары на противовес 272060100000 02 Установка капота 272060100000 02 Установка капота 272060100000 02 Установка капота 272060100000 02 Установка капота 272060100000 02 Установка капота 272060100000 02 Установка капота 272060100400 00 Петля 272060100000 02 Капот верхний 202250000000 00 Подключение отопителя 273000000000 17, 303000000000 18 Установка рабочего оборудования 273070000000 17, 303080000000 18 Установка рукояти 273050401000 00, 303080200000 00 Гидроцилиндр ковша 273070300000 00, 303080300000 00 Гидроразводка рукояти 3000 м, 3200 м 273020100000 00, 303020100000 00 Гидроцилиндр стрелы 273040100000 00, 303050000000 00 Гидроцилиндр рукояти 273030200000 00, 303030100000 00 Гидроразводка стрелы 274000000000 08, 304000000000 07 Установка ковша 206000000000 41 Комплект опций 206020000000 02 Установка четырех фар на крыше 206090000000 09 Установка фары на противовес

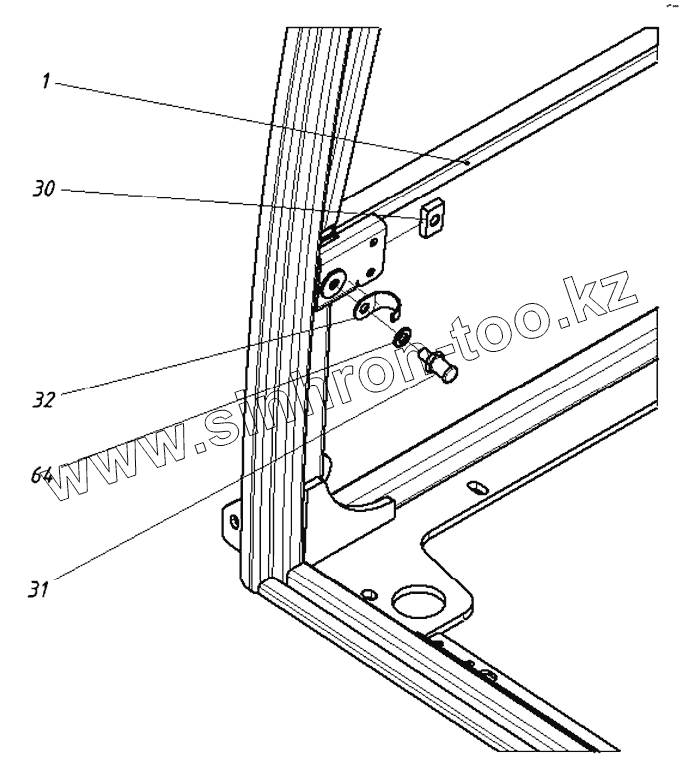

1

30

31

64

Позиция на иллюстрации	Заводской номер детали		Название детали
1	27202011000000		Корпус кабины
2	20202012000000		Дверь в сборе
3	20202013000000		Установка передней рамки
4	20202014000000		Дверца задняя в сборе
5	20202015000000		Форточка задняя
6	27202016000000		Установка климатической системы
10	20202010010000		Поручень наружный
13	20202010040000		Решетка задняя
14	20202010050000		Установка фиксатора двери
15	20202010060000		Установка нижнего стекла
16	20202010070000		Планка резьбовая
23	27202010000100		Стекло правое
24	20202010000200		Стекло крыши
25	20202010000300		Стекло левое
26	20202010000401		Кронштейн щетки
27	27202010000500		Люк задний
28	20202010000600		Штырь
29	20202010000700		Планка
30	20202010000800		Планка резьбовая
31	20202010001200		Трубка маяка
46	00002640033201		Болт М12-6gх35.58.016
49	00025200004701		Контргайка
50	00002643010501		Винт М8Х25
51	00002643003801		Винт М6Х20
52	00002642032701		Винт
53	00002642031101		Винт М6х12.48.016
54	00002642018801		Винт М8-8gх25.48.016
55	00002641060801		Гайка М8-6Н.5.016
56	00002641061001		Гайка M10-6H.5.016
57	00002641060401		Гайка М4-6Н.5.016
58	00002642050801		Винт
59	00002644020501		Шайба 8.65Г.016
60	00002644020601		Шайба 10.65Г.016
61	00002644020201		Шайба 4.65Г.016
62	00002644060801		Шайба С8.01.08кп.016
63	00002644061001		Шайба плоская
64	00002644061201		Шайба 12.01.08кп.019
65	00002644062001		Шайба плоская
66	00002644060401		Шайба С4.01.08кп.016
67	00091820405501		Шторка противосолнечная
68	00002648251601		Скоба резьбовая
69	00004040020601		Втулка предохранительная
70	00091340280101		Буфер
71	00091820200201		Кронштейн зеркала
72	00084655000501		Петля
73	00084655000401		Ось петли
74	00091820200301		Масленка петли
75	00091820207101		Колпачок масленки
76	00002643003101		Винт
77	00092400009301		Маяк проблесковый
78	0643090061		Уплотнитель
84	0643090081		Уплотнитель
86	00002641023101		Гайка заклепочная М6 шестигранная
87	00002641023401		Гайка заклепочная М6 круглая
90	0643090101		Уплотнитель
92	20202010000900		Штырь
93	00091820207401		Скоба
94	00092400010001		Молоток аварийный
95	00002644070101		Шайба
