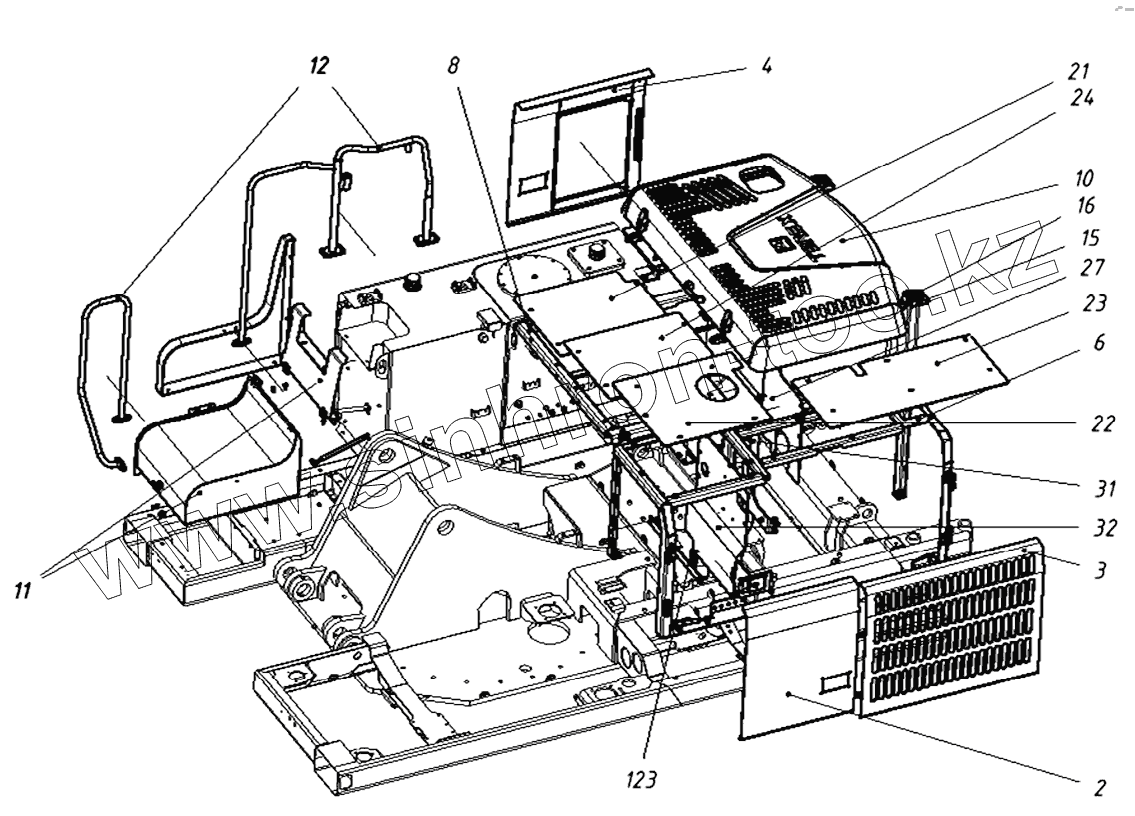

Каталог запасных частей к технике: ТВЭКС ТХ-220. 202064000000 00 Установка капота

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
6
8
10
11
12
15
16
21
22
23
24
27
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 20206400002000 Кронштейн бачков
2 20206400010000 Дверь
3 20206400020000 Дверь в сборе
4 20206400030000 Дверь правая
6 20206400100000 Каркас левый
7 20206400200000 Каркас правый
8 20206400300000 Каркас центральный
10 20206400400000 Капот верхний
11 20206400500000 Установка переднего капота
12 20206401000000 Установка поручней
15 20206120000000 Корпус петли
16 20206130000000 Петля
20 20206400000100 Крышка
21 20206400000200 Крышка
22 20206400000300 Крышка
23 20206400000400 Крышка
24 20206400000500 Крышка
26 20206400000600 Планка регулировочная
27 20206400001200 Перегородка
28 20206400001400 Пластина
30 20206400001600 Перегородка
31 20206400001700 Перегородка
32 20206400001800 Перегородка
34 20206400003100 Планка
36 20206400003600 Уплотнитель резиновый армированный металлом
37 20206400003700 Уплотнитель резиновый армированный металлом
39 20219000000100 Петля
40 20219000000200 Петля
41 20219000000300 Петля
42 31402100211800 Упор
43 20206000001900 Фиксатор
44 20206080000900 Уголок
47 00002640012701 Болт М8-6gх25.58.016
50 00002640023001 Болт М10-6gх30.58.016
51 00002640033001 Болт М12-6gх30.58.016
52 00002641060601 Гайка М6-6Н.5.016
53 00002641060801 Гайка М8-6Н.5.016
54 00002641061001 Гайка M10-6H.5.016
55 00002641061201 Гайка M12-6H.5.016
57 00002644020401 Шайба 6.65Г.016
59 00002644020501 Шайба 8.65Г.016
60 00002644020601 Шайба 10.65Г.016
61 00002644020701 Шайба 12.65Г.016
64 00002644060601 Шайба плоская
65 00002644060801 Шайба С8.01.08кп.016
66 00002644061201 Шайба 12.01.08кп.019
67 00002644061001 Шайба плоская
68 00006421002501 Кольцо 010-013-19-2-3
70 00091340283201 Пружина газовая
71 00091340280101 Буфер
73 00094000002801 Замок
74 00091340282401 Пружина газовая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
