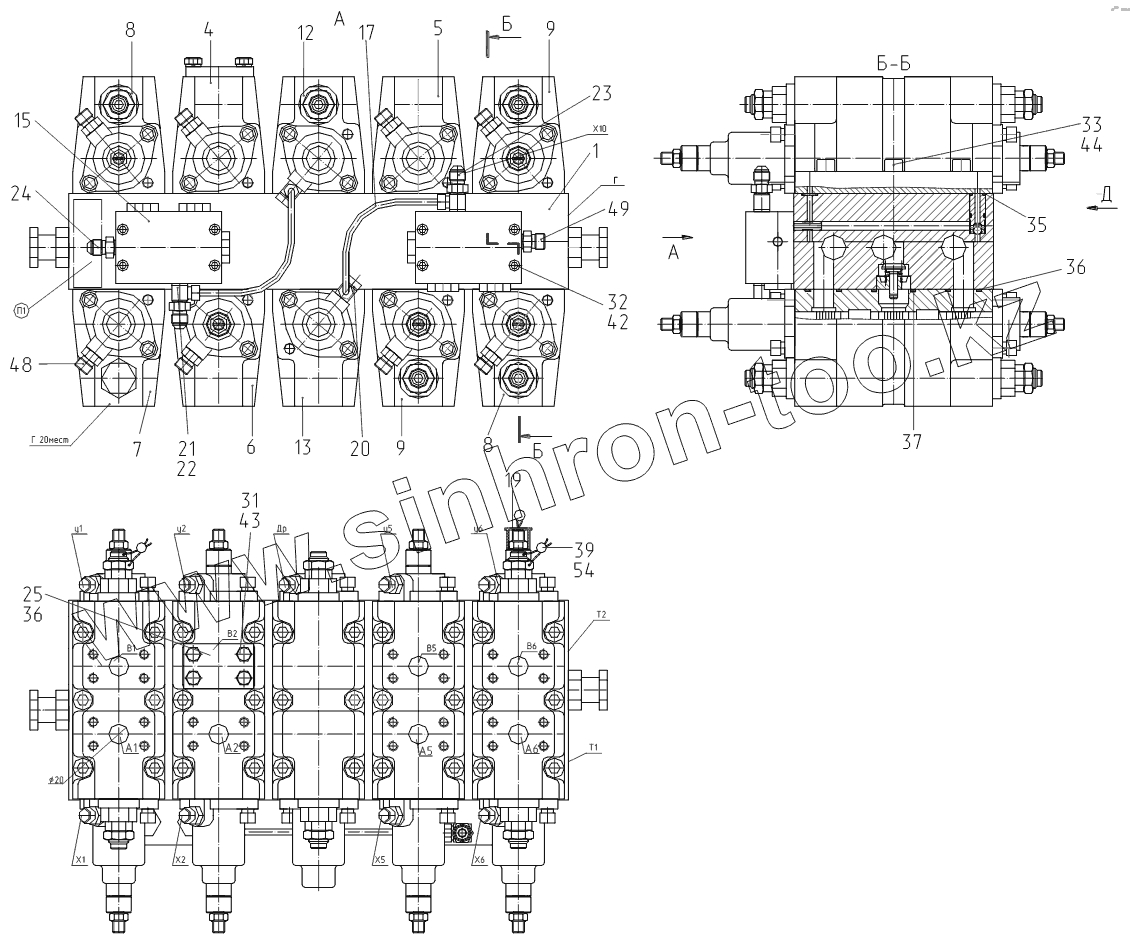

Каталог запасных частей к технике: ТВЭКС ТЭП-18. 422-00-520.00 Гидрораспределитель
1
4
5
6
7
8
8
9
9
12
13
15
17
19
20
21
22
23
24
25
31
32
33
35
36
36
37
39
42
43
44
48
49
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 520.10.00.000 | Плита | |
| 4 | 520.20.50.000 | Секция рабочая (опоры) | |
| 5 | 520.20.50.100 | Секция рабочая (д/х, гидромолот) | |
| 6 | 520.20.50.300 | Секция рабочая (доб. рукояти) | |
| 7 | 520.20.51.000 | Секция рабочая (поворот) | |
| 8 | 520.20.53.100 | Секция рабочая (ковш) | |
| 9 | 520.20.50.200 | Секция рабочая (наклон груза) | |
| 12 | 520.21.65.100 | Секция напорно-сливная | |
| 13 | 520.21.75.100 | Напорно-сливная секция | |
| 15 | 520.32.00.000-20 | Блок клапанов "ИЛИ" | |
| 17 | 520.50.10.000 | Трубопровод | |
| 19 | НМ22 | Заглушка | |
| 20 | 520.50.00.001 | Болт | |
| 21 | 520.50.00.003 | Шайба | |
| 22 | 520.50.00.007 | Штуцер | |
| 23 | 520.50.00.010 | Штуцер | |
| 24 | ЭО-3323А.24.00.005 | Штуцер | |
| 25 | ЭО-3323.01.80.004 | Фланец | |
| 31 | М10-6gx30.88.40Х.016 | Болт | |
| 32 | М6-6gx50.66.016 | Винт | |
| 33 | М12-6gx35.88.40Х.016 | Винт | |
| 35 | 012-016-25-2-3 | Кольцо | |
| 36 | 030-035-30-2-3 | Кольцо | |
| 37 | 038-044-36-2-3 | Кольцо | |
| 39 | Пломба | Пломба | |
| 42 | 6.65Г.016 | Шайба | |
| 43 | 10.65Г.016 | Шайба | |
| 44 | 12.65Г.016 | Шайба | |
| 48 | 100406.1 | Адаптер | |
| 49 | 101828.1 | Адаптер | |
| 54 | Проволока1-0-С | Проволока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
