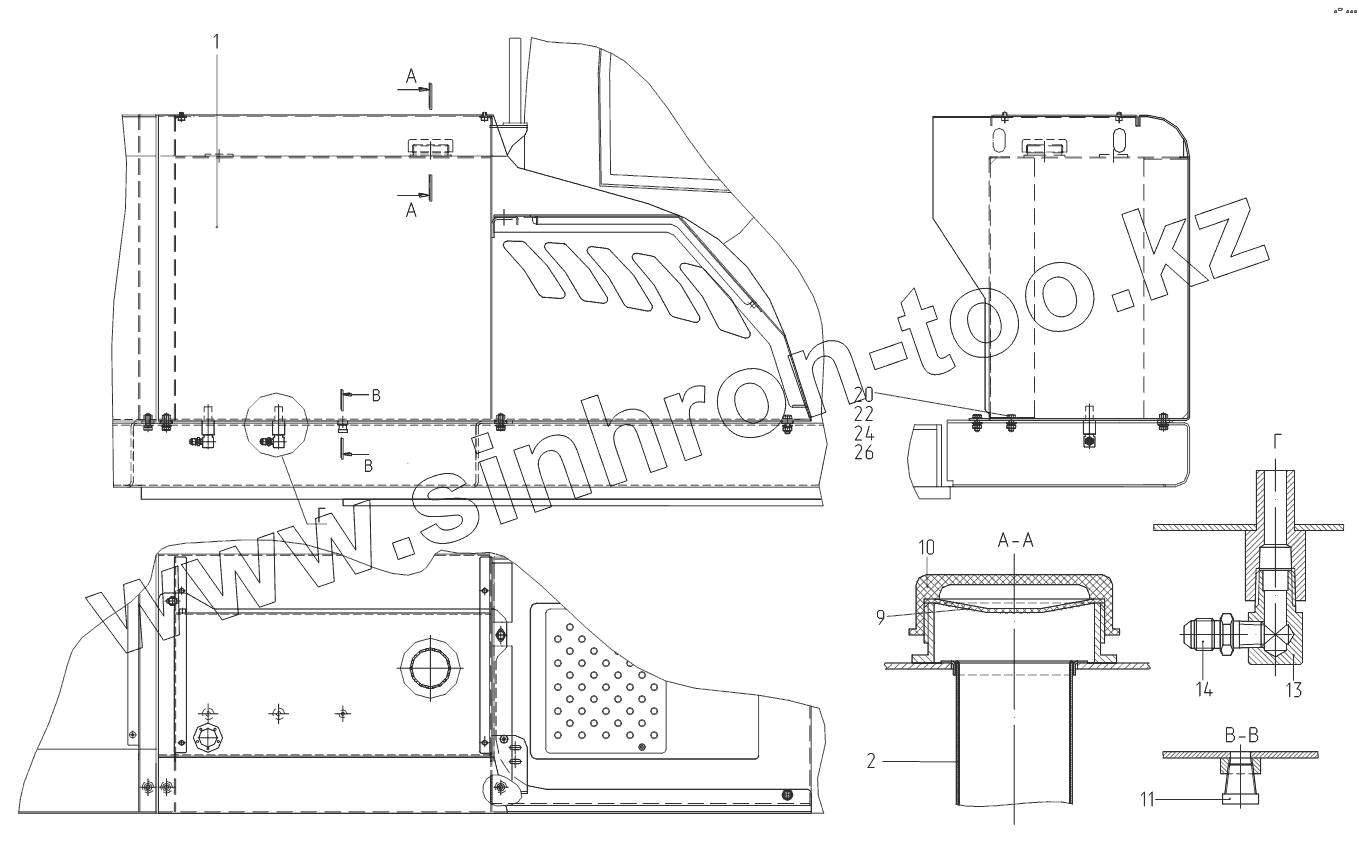

Каталог запасных частей к технике: ТВЭКС ТЭП-18. 422-00-06.00.000 Установка бака топливного

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 5846ТМ (ЕА17) (2010) E145W (ЕК-14) E145W (ЕК-14) (2005) E185W (ЕК-18) E185W (ЕК-18) (2005) E185W (ЕК-18) (2008) E225LC (2022) E225NLC (2022) TLB 825 (2016) TLB 825 (2017) TLB 825 (2019) TLB 935 (2020) TLB 935 (2021) TVEX-140W (2015) TVEX-180i (2015) TVEX-180W (2015) TX220LC (2019) TX220NLC (2019) WX200 (2019) WХ-200 (2015) WХ-200 (2017) (2017) ВП-03 (2005) ВП-05 ВП-05 (2015) ВП-05 (2005) (2005) ВП-05 (вариант) (2005) Е200СН (2018) Е245СН (2018) ЕК-12 (2005) ЕК-12 (2007) (2007) ЕК-12 (2013) (2013) ЕК-14-20 (2013) ЕК-14-90 (2011) ЕК-14-90 (2015) ЕК-18-20 (2010) ЕК-18-40 (2005) ЕК-18-45-60 (2008) ЕК-18-90 (2012) ЕК-18-90 (2015) ЕК-20-20 (2010) ЕТ-16 (2005) ЕТ-16-20 (2007) ЕТ-18-20 (2005) ЕТ-20-20 (2012) ЕТ-25 ЕТ-25-20 (2007) ЕТ-26i (2010) ЕТ-26i (2015) ТХ-210 (2015) ТХ-210 (2017) ТХ-220 (2017) ТХ-270 / 300 (2017) ТЭП-18 (2012) ЭО-3122 ЭО-3323 ЭО-3323А (2002) ЭО-3326 (2000) ЭОВ-3521 (2007) ЭОВ-3521М-1 (2007) ЭОВ-3521М-1 (2017) ЭОВ-3521М-1 (2017)

Схема > Не выбрано 422-10-00.00.000 Экскаватор-планировщик на автомобильном ходу ТЭП-18 422-10-20.00.000 Платформа поворотная с механизмами 422-00-80.00.000 Гидрооборудование на поворотной платформе 422-00-80.01.000-10 Трубопроводы на поворотной платформе 422-00-520.00 Гидрораспределитель 520.10.00.000 Секция рабочая (опоры) 520.20.50.100 Секция рабочая (добавка хода, гидромолот) 520.20.51.000 Секция рабочая (поворот) 520.20.01.000 Клапан подпиточный 520.20.53.100 Секция рабочая (ковш) 520.20.50.200 Секция рабочая (рукоять) 520.21.65.000 Секция напорно-сливная 520.21.75.000 Напорно-сливная секция 520.32.00.000-20 Блок клапанов «ИЛИ» 314-02-80.01.600 Клапан предохранительный ЭО-3323А.08.07.110-20 Клапан подпорный 402.90.00.030 Гидрораспределитель 422-00-80.04.000 Гидроуправление на поворотной платформе (монтажная схема) ЭО-3323.07.10.010-10 Гидрораспределитель ЭО-3323А.07.21.010-10 Гидрораспределитель ЭО-3323А.07.15.020 Клапан «ИЛИ» ЭО-3323А.07.15.020-10 Клапан «ИЛИ» ЭО-3332А.49.01.140-10 Клапан «ИЛИ» 13.80.04.800 Блок управления 13.80.04.920-20 Блок управления 13.80.04.940 Блок управления 13.80.04.960-10 Блок управления 64002.10.000-10 Пневмогидроаккумулятор 64011.10.000-10 Блок гидроклапанов 422-00-80.08.000 Бак гидравлический 314-20-80.06.000 Установка маслоохладительная 422-00-03.00.000 Установка силовая 422-00-03.01.000 Установка глушителя 422-00-03.02.000 Установка радиаторов 422-00-03.03.000 Установка агрегата насосного 422-00-06.00.000 Установка бака топливного 312-20-02.00.000-30 Кабина 312-20-02.30.000 Рамка верхняя 312-20-02.40.000 Дверь в сборе 312-20-02.42.000 Установка замков 312-20-02.50.000 Установка люка 312-20-02.80.000 Установка зеркала заднего вида 422-00-87.60.000 Установка подогревателя 225-10-86.91.000-71 Управление экскаватором 225-10-86.91.200-60 Пульт правый 312-20-86.90.200-90 Пульт левый 320-10-07.00.000 Механизм поворота 422-00-60.00.000 Ход пневмоколесный 422-00-60.72.000 Гидрооборудование на ходовой раме 422-00-60.72.100 Коллектор 418-00-50.72.100, (418-00-50.72.200) Гидроцилиндр выносных опор правый (левый) 125-80-04.03.000 Гидроцилиндр 13.71.80.670-10, (13.71.80.680-10) Гидрозамок двухсторонний 422-00-88.66.000 Электрооборудование 422-00-29.00.000-10 Установка рабочего оборудования 125-70-10.00.000 Гидроцилиндр 125-70-10.00.000-10 Гидроцилиндр

1

2

9

10

11

13

14

20

22

24

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	422-00-06.00.100		Бак топливный
2	ЭО-3322А.14.02.000		Фильтр
9	ЭО-3322Б.14.00.01		Прокладка
10	314-20-06.10.001		Крышка
11	ЭО-3322А.09.40.004		Пробка коническая
13	23.01.06.151		Угольник
14	ЭО-3322А.23.03.004		Штуцер
20	М12-6gх25.58.019		Болт
21	М12-6gх30.58.019		Болт ГОСТ 7798-70
22	М12-6H.5.019		Гайка
24	C12.01.08кп.019		Шайба
26	12.65Г.019		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
