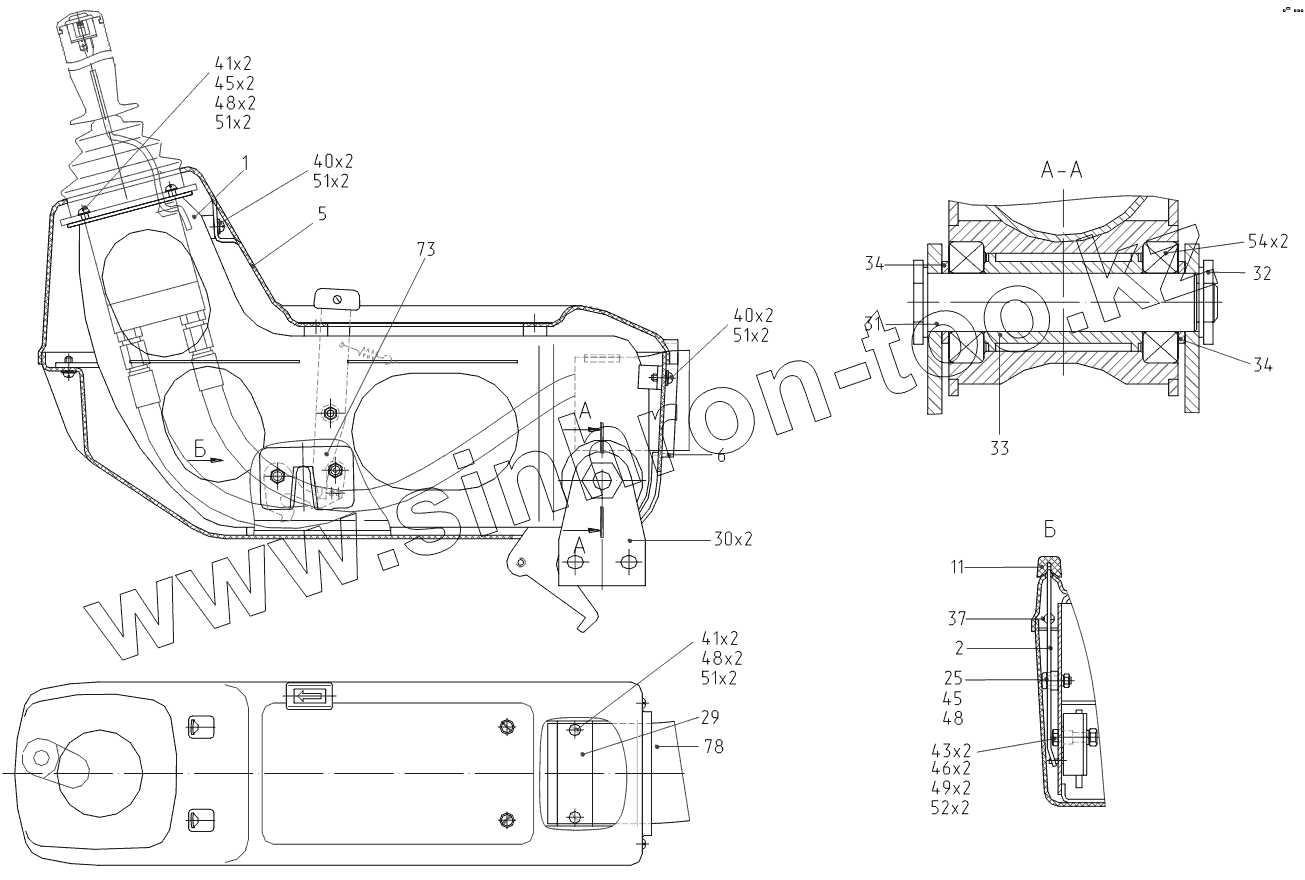

Каталог запасных частей к технике: ТВЭКС ТЭП-18. 312-20-86.90.200-90 Пульт левый
1
2
5
6
11
25
29
30
31
32
33
34
34
37
40
40
41
41
43
45
45
46
48
48
48
49
51
51
51
51
52
54
73
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-20-86.90.210-10 | Каркас пульта левого | |
| 2 | 312-20-86.90.220 | Рычаг | |
| 5 | 312-20-86.90.201-10 | Облицовка | |
| 6 | 312-20-86.90.202 | Облицовка | |
| 11 | 312-20-86.90.204 | Ручка | |
| 25 | 312-20-02.30.006 | Винт | |
| 29 | 314-02-86.50.104 | Планка | |
| 30 | 314-02-86.50.105 | Кронштейн | |
| 31 | 314-02-86.50.106 | Вал | |
| 32 | 314-02-86.50.107 | Гайка | |
| 33 | 314-02-86.50.108 | Втулка | |
| 34 | 314-02-86.50.109 | Шайба | |
| 37 | 13.01.10.002 | Пружина | |
| 40 | ВМ6-8gх12.48.019 | Винт | |
| 41 | ВМ6-8gх22.48.019 | Винт | |
| 43 | ВМ8-8gх40.58.019 | Болт | |
| 45 | М6-6Н.5.016 | Гайка | |
| 46 | М8-6Н.5.016 | Гайка | |
| 48 | 6.65Г.016 | Шайба | |
| 49 | 8.65Г.016 | Шайба | |
| 51 | С6.01.016 | Шайба | |
| 52 | С6.01.016 | Шайба | |
| 54 | 80205 | Подшипник | |
| 73 | 2108-6105014 | Замок наружный | |
| 78 | Р3-Ц-А-75 | Металлорукав (L=600мм) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
