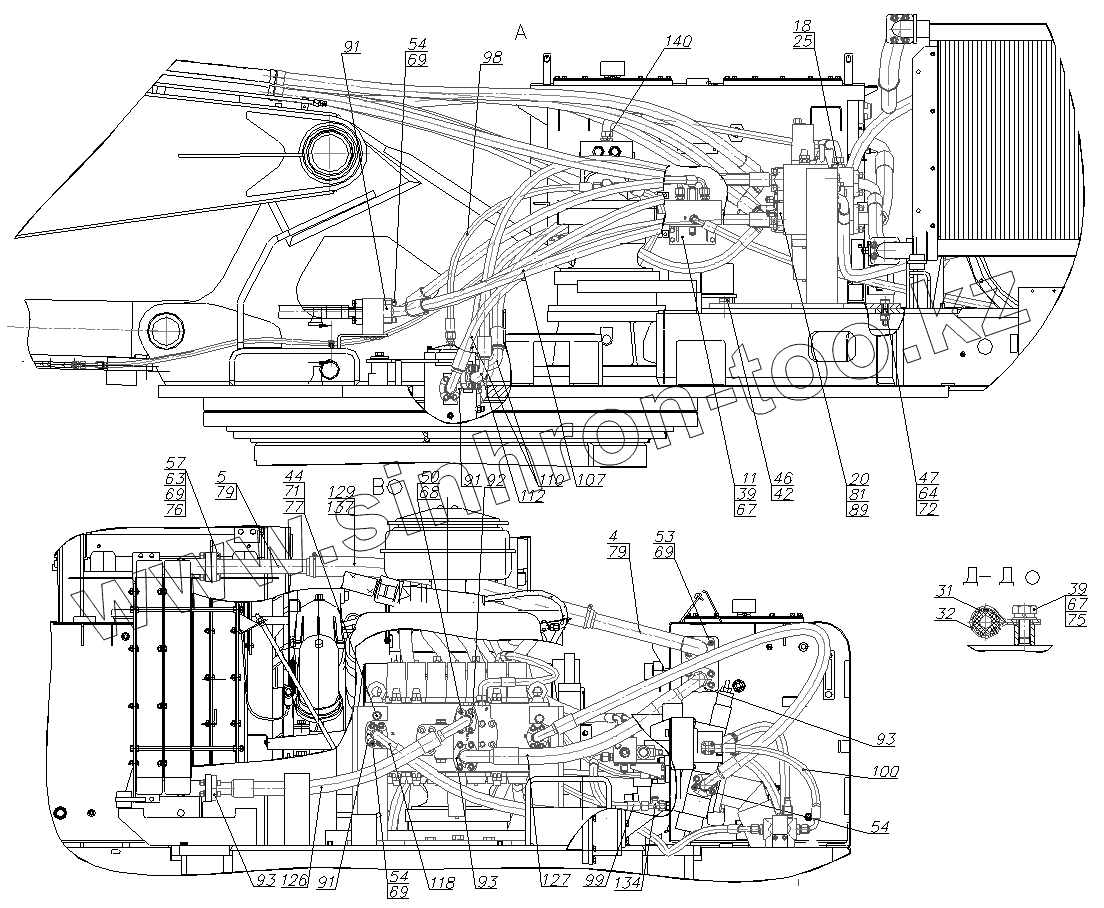

Каталог запасных частей к технике: ТВЭКС ЕТ-26i. Гидросистема силовая
/23.2.gif)
4
5
11
18
20
25
31
32
39
39
42
44
46
47
50
53
54
54
54
63
64
67
67
68
69
69
69
69
71
72
75
76
77
79
79
81
89
91
91
91
92
93
93
93
98
99
100
107
110
112
118
126
127
129
134
137
140
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00262540001000 | Труба с фланцем | |
| 4 | 00262500009000 | Труба сварная | |
| 5 | 00262500009001 | Труба сварная | |
| 6 | 00262520001000 | Патрубок | |
| 7 | 00262520003000 | Корпус | |
| 8 | 00262520010000 | Кронштейн | |
| 10 | 00262530001000 | Гидрораспределитель с блоком клапанов | |
| 11 | 00262530009000 | Кронштейн сварной | |
| 18 | 00262540000200 | Штуцер | |
| 20 | 00262520000100 | Фланец | |
| 21 | 00262520000200 | Фланец | |
| 22 | 00262520000300 | Фланец | |
| 23 | 00262520000400 | Фланец | |
| 24 | 00262520000500 | Шпилька | |
| 25 | 00262520000700 | Шайба | |
| 28 | 00262530000100 | Скоба | |
| 31 | 84121110400400 | Прокладка | |
| 32 | 84121110400700 | Хомутик | |
| 33 | 84125170109700 | Пробка | |
| 35 | 00007043101340 | Заглушка | |
| 36 | 00007043112440 | Гайка накидная | |
| 39 | 00002640012101 | Болт M8-6gx20.58.016 | |
| 40 | 00002640012101 | Болт M8-6gx20.58.016 | |
| 42 | 00002640023801 | Болт М10-6gх40.88.016 | |
| 43 | 00002640032901 | Болт М12х30.88.019 | |
| 44 | 00002640054001 | Болт М16-6gх40.88.019 | |
| 45 | 00002640035501 | Болт | |
| 46 | 00002640064901 | Болт M20-6g50.88.20Г2Р.016 | |
| 47 | 00002640067401 | Болт | |
| 50 | 00002642019501 | Винт М10-6gx30.88.35X.016 | |
| 51 | 00002642017701 | Винт М10-6gx35.88.35X.016 | |
| 53 | 00002642019101 | Винт | |
| 54 | 00002642019201 | Винт М12-6gх40.109.40Х.016 | |
| 61 | 00002641060801 | Гайка М8-6Н.5.016 | |
| 62 | 00002641061001 | Гайка M10-6H.5.016 | |
| 63 | 00002641061201 | Гайка M12-6H.5.016 | |
| 64 | 00002641062001 | Гайка М20-6H.5.016 | |
| 67 | 00002644026201 | Шайба | |
| 68 | 00002644021901 | Шайба | |
| 69 | 00002644026301 | Шайба | |
| 71 | 00002644026601 | Шайба 16Т.65Г.06 | |
| 72 | 00002644025701 | Шайба | |
| 75 | 00002644060801 | Шайба С8.01.08кп.016 | |
| 76 | 00002644061201 | Шайба 12.01.08кп.019 | |
| 77 | 00002644061601 | Шайба плоская | |
| 79 | 00006421003901 | Кольцо | |
| 80 | 00006421001101 | Кольцо 030-035-30-2-3 | |
| 81 | 00006421001601 | Кольцо 038-044-36-2-3 | |
| 82 | 00006421016301 | Кольцо | |
| 83 | 00006421005201 | Кольцо 100-110-58-2-3 | |
| 86 | 00010240140901 | Клапан | |
| 89 | 00097240001601 | Измерительная муфта с колпаком | |
| 90 | 00092382060101 | Полуфланец | |
| 91 | 00092382059501 | Полуфланец | |
| 92 | 00092382070301 | Полуфланец | |
| 93 | 00092382070101 | Полуфланец | |
| 95 | 00006417003201 | Рукав высокого давления | |
| 96 | 00006417097901 | РВД | |
| 98 | 00006417025101 | РВД | |
| 99 | 00006417025001 | РВД | |
| 100 | 00006420027101 | РВД | |
| 101 | 00006420027401 | РВД | |
| 102 | 00006420027901 | РВД | |
| 103 | 00006420027501 | РВД | |
| 105 | 00006417022101 | РВД | |
| 107 | 00006417023801 | РВД | |
| 108 | 00006417024101 | РВД | |
| 109 | 00006417024201 | РВД | |
| 110 | 00006417023701 | РВД | |
| 111 | 00006417024301 | РВД | |
| 112 | 00006417024401 | РВД | |
| 114 | 00006417022401 | РВД | |
| 115 | 00006417023101 | РВД | |
| 116 | 00006417023301 | РВД | |
| 118 | 00006417073101 | РВД | |
| 119 | 00006417073901 | РВД | |
| 121 | 00006417073401 | РВД | |
| 123 | 00006417073301 | РВД | |
| 124 | 00006417074101 | РВД | |
| 126 | 00006417093901 | Рукав | |
| 127 | 00006417093801 | Рукав | |
| 129 | 0641305761 | Рукав | |
| 132 | 00002648203701 | Соединение поворотное | |
| 134 | 00002648205001 | Тройник | |
| 136 | 00010011542101 | Фильтр напорный | |
| 137 | 00092382001601 | Хомут червячный | |
| 138 | 00092382002101 | Хомут червячный | |
| 139 | 00002648207701 | Штуцер | |
| 140 | 0000264820901 | Штуцер | |
| 141 | 00002648205801 | Штуцер | |
| 144 | 00010260007101 | Фитинг | |
| 145 | 00010260007201 | Фланец | |
| 146 | 00006420002201 | Уплотнение | |
| 147 | 00006420002301 | Уплотнение | |
| 148 | 00006420002501 | Уплотнение | |
| 149 | 00006420002401 | Уплотнение | |
| 150 | 00093260402901 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
