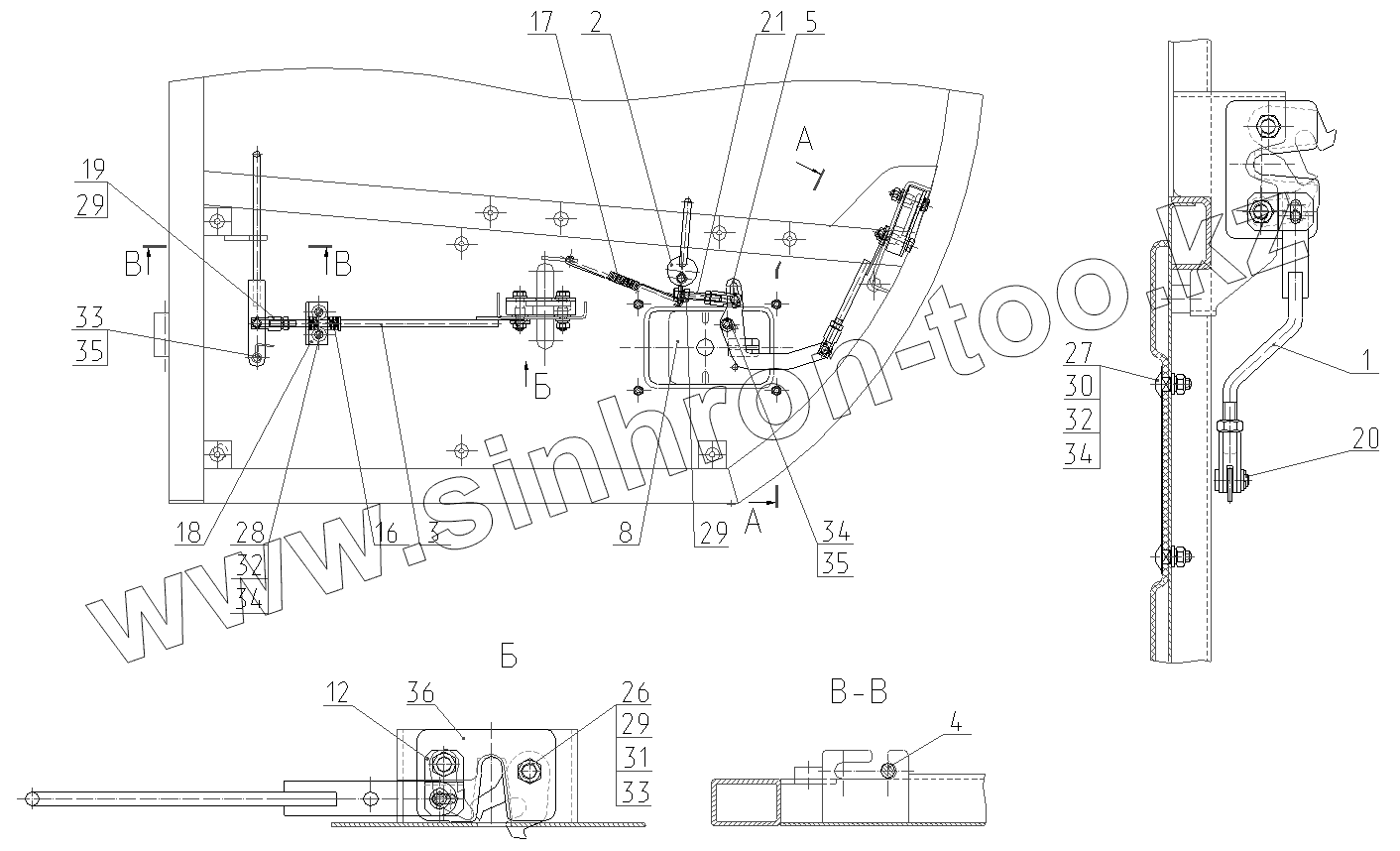

Каталог запасных частей к технике: ТВЭКС ЕТ-26i. 312200242000 00 Установка замков

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
8
12
16
17
18
19
20
21
26
27
28
29
29
29
30
31
32
32
33
33
34
34
34
35
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 312-20-02.42.10000 Тяга
2 312-20-02.42.20000 Рычаг
3 312-20-02.42.30000 Тяга
4 312-20-02.42.40000 Рычаг
5 312-20-02.42.50000 Рычаг
8 314-02-02.42.70000 Ручка замка
12 312-20-02.42.00300 Скоба
16 005-04-02.03.00200 Пружина
17 005-04-02.03.00300 Пружина
18 005-04-02.03.00400 Кронштейн
19 005-01-03.10.01200 Вилка
20 005-01-03.10.01300 Палец
21 00007040021300 Болт
26 00002640014101 Болт
27 00002640001301 Болт
28 00002642024301 Винт М6х12.58.016
29 00002641060801 Гайка М8-6Н.5.016
30 00002641060601 Гайка М6-6Н.5.016
31 00002644020501 Шайба 8.65Г.016
32 00002644020401 Шайба 6.65Г.016
33 00002644060801 Шайба С8.01.08кп.016
34 00002644060601 Шайба плоская
35 00002644030701 Шплинт
36 00094000003001 Замок наружный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
