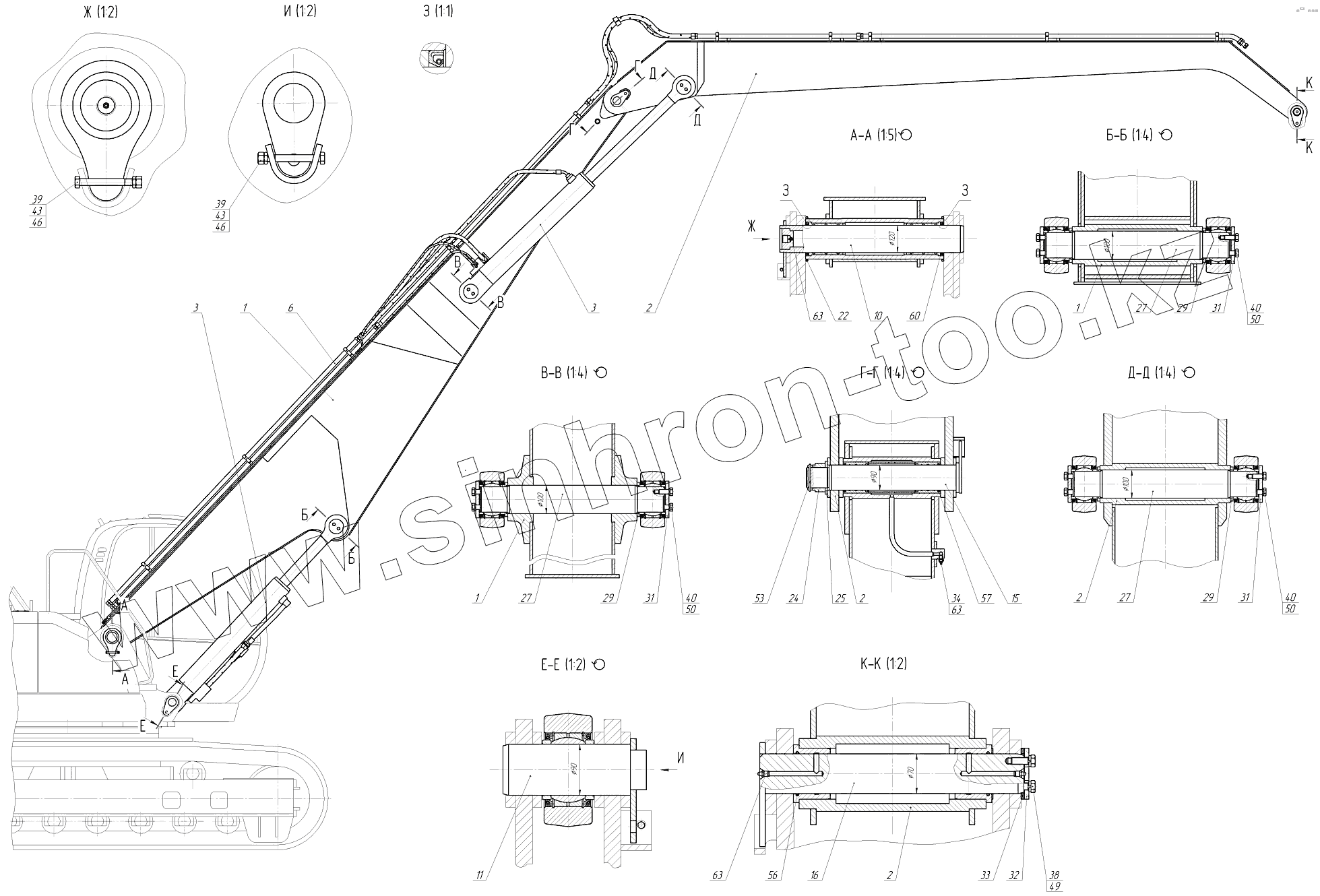

Каталог запасных частей к технике: ТВЭКС ЕТ-26i. 002633300000 00 Рабочее оборудование
/50.gif)
1
1
1
2
2
2
2
3
3
6
10
11
15
16
22
24
25
27
27
27
29
29
29
31
31
31
32
33
38
39
39
40
40
40
43
43
49
50
50
50
53
56
57
60
63
63
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00263311000000 | Стрела | |
| 2 | 00263313000000 | Рукоять | |
| 3 | 00263314500000 | Гидроцилиндр рукояти | |
| 4 | 14090232099905 | Гидроцилиндр стрелы | |
| 6 | 00263313900003 | Гидроразводка рабочего оборудования | |
| 7 | 00263319600000 | Централизованная смазка | |
| 10 | 00263010010000 | Палец | |
| 11 | 00263010015000 | Палец | |
| 15 | 84225049010001 | Палец | |
| 16 | 84225049015000 | Палец | |
| 22 | 84226020000400 | Кольцо | |
| 24 | 84225025000300 | Гайка | |
| 25 | 84225025000400 | Кольцо | |
| 27 | 84225049000200 | Ось | |
| 29 | 84125020000300 | Втулка | |
| 31 | 84121010000400 | Шайба | |
| 32 | 84121020000400 | Шайба | |
| 33 | 84121020000500 | Шайба | |
| 38 | 00002640033501 | Болт | |
| 39 | 00002640038901 | Болт | |
| 40 | 00002640054001 | Болт М16-6gх40.88.019 | |
| 43 | 00002641061201 | Гайка M12-6H.5.016 | |
| 49 | 00002644026301 | Шайба | |
| 50 | 00002644026601 | Шайба 16Т.65Г.06 | |
| 53 | 00002644033501 | Шплинт | |
| 56 | 00006421005901 | Кольцо | |
| 57 | 00006421002601 | Кольцо 090-100-58-2-3 | |
| 60 | 00006421051301 | Манжета | |
| 63 | 00002740000101 | Масленка 1.3Ц6ХР |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
