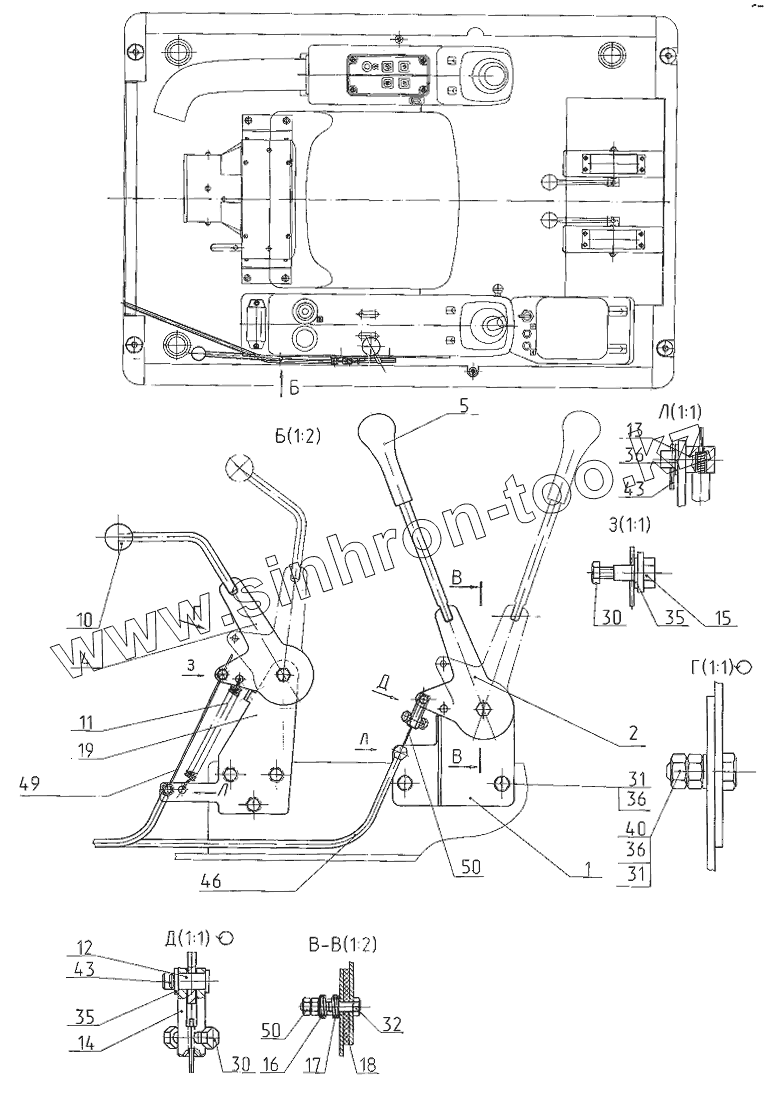

Каталог запасных частей к технике: ТВЭКС ЕТ-26i. 4225.14.50.200 Установка рычагов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
10
11
12
13
14
15
16
17
18
19
30
30
31
31
35
35
36
36
36
40
43
43
46
49
50
50
Позиция на иллюстрации Заводской номер детали Название детали
1 312-04-03.50.310 Кронштейн
2 312-04-03.50.320 Рычаг
4 312-04-03.50.340 Рычаг
5 13.80.04.670 Ручка
10 312-20-02.21.006 Головка
11 Э-302-1-2200-04 Пружина возвратная
12 005-04-02.05.005 Ось
13 13.03.02.008 Упор
14 314-02-03.02.012 Наконечник
15 ЭО-3322А.02.03.005 Палец
16 ЭО-3322А.02.06.003 Пружина
17 ЭО-3323.04.02.002 Чашка
18 Э-302-1-2200-03 Диск фрикционный
19 308-02-03.72.002 Кронштейн
30 7798.М6-8gх16.56.019 Болт
31 7798.М10-8gх30.56.019 Болт
35 11371.8.0112 Шайба
36 11371.10.0112 Шайба
40 5915.М10-7H.5.019 Гайка
43 397.2,0х20.016 Шплинт
46 4225.14.50.210 Оболочка
49 397.II-1,6 Проволока
50 397.II-1,6 Проволока
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
