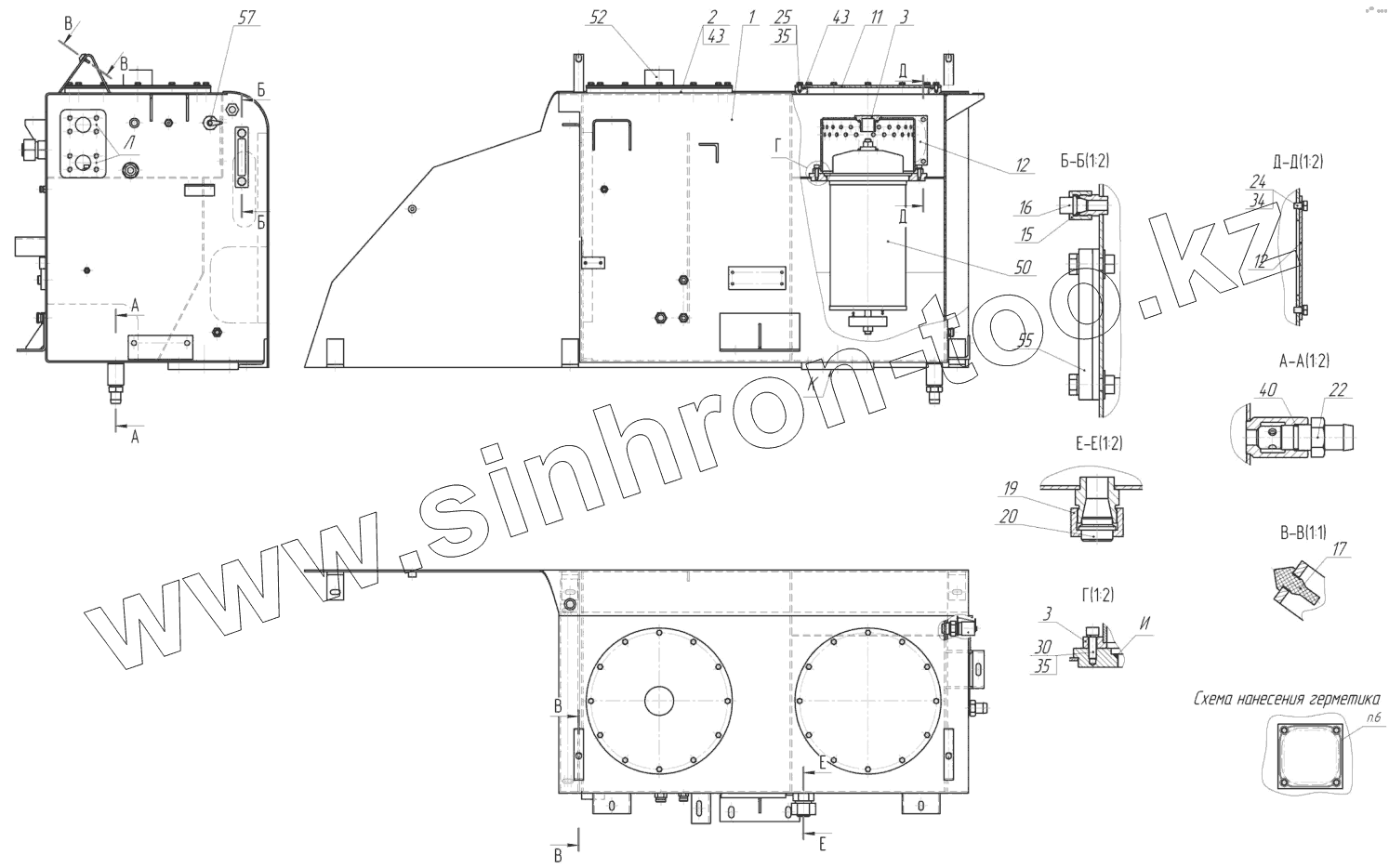

Каталог запасных частей к технике: ТВЭКС ЕТ-26i. 262.70.01.200-01 Бак гидравлический

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
11
12
12
15
16
17
19
20
22
24
25
30
34
35
35
40
43
43
50
55
57
Позиция на иллюстрации Заводской номер детали Название детали
1 262.70.01.300-01 Металлоконструкция бака гидравлического
2 262.70.01.150 Крышка сварная
3 262.70.01.190 Крышка сварная
11 262.70.01.001 Крышка
12 262.70.01.002 Крышка
15 4121А.05.10.012 Гайка накидная
16 4121.20.00.018 Заглушка
17 4121.21.00.004 Амортизатор
19 4225А.17.65.007 Гайка накидная
20 4225А.19.50.344 Заглушка
22 4225А.19.30.015 Штуцер
24 7798.М6-8gх14.56.019 Болт
25 7798.М8-8gх16.56.019 Болт
30 11738.М8-8gх25.56.019 Винт
34 6402.6Т.65Г.06 Шайба
35 6402.8Т.65Г.06 Шайба
40 9833.024-028-25-2-2 Кольцо
43 9833.340-350-58-2-2 Кольцо
50 RSC410FV1FS Фильтр
53 TM178B4P7 Фильтр воздушный
55 LS127-1W/M12 Указатель уровня
57 M16x2G1/4 Ниппель-манометр
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
