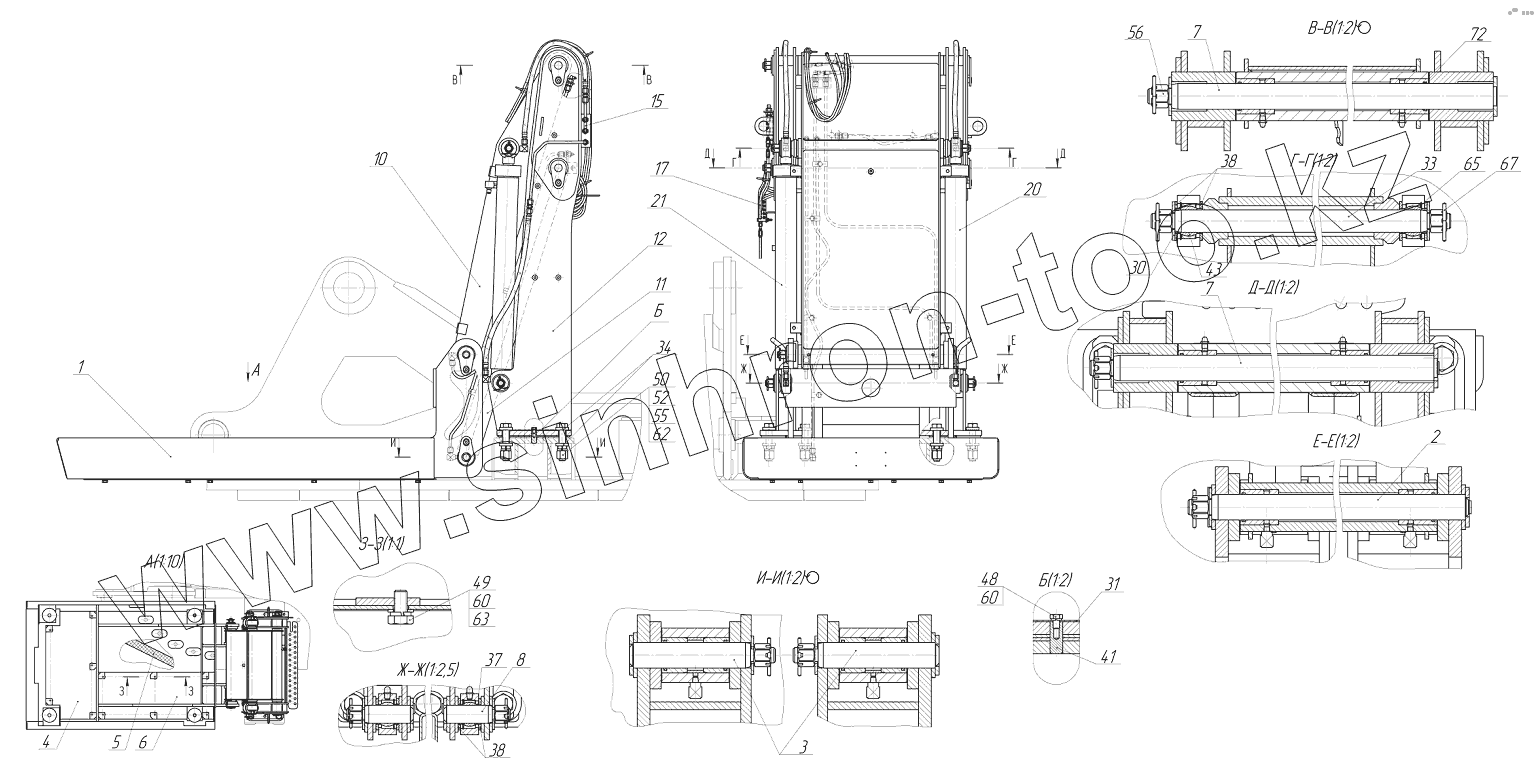

Каталог запасных частей к технике: ТВЭКС ЕТ-26i. 262.22.01.000 Механизм подъёма кабины
1
2
3
4
5
6
7
7
8
10
11
12
15
17
20
21
30
31
33
34
37
38
38
41
43
48
49
50
52
55
56
60
60
62
63
65
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 262.22.01.100 | Подкабинник | |
| 2 | 262.22.01.200 | Ось в сборе | |
| 3 | 262.22.01.300 | Палец в сборе | |
| 4 | 262.20.00.010 | Крышка | |
| 5 | 262.20.00.005 | Амортизатор | |
| 6 | 262.20.00.011 | Крышка | |
| 7 | 318-45-31.00.080 | Ось в сборе | |
| 8 | 318-45-31.00.100 | Палец в сборе | |
| 10 | 318-45-31.04.100 | Тяга верхняя | |
| 11 | 318-45-31.05.100 | Тяга нижняя | |
| 12 | 318-45-31.06.100 | Стойка | |
| 15 | 318-45-31.08.000 | Установка централизованной смазки | |
| 17 | 318-45-31.09.000 | Установка автоматической централизованной системы смазки | |
| 20 | 060-40-06.00.000-01 | Гидроцилиндр правый | |
| 21 | 060-40-06.01.000-01 | Гидроцилиндр левый | |
| 30 | 318-45-31.00.019 | Шайба | |
| 31 | 318-45-31.00.021 | Планка | |
| 33 | 318-45-31.00.023 | Ось | |
| 34 | 318-45-31.00.024 | Шайба | |
| 37 | 313-00-40.19.002 | Кольцо | |
| 38 | 313-00-40.19.001 | Уплотнение | |
| 41 | 312-04-20.00.003 | Штифт | |
| 43 | 313-00-40.30.010 | Подшипник сферический | |
| 48 | 7798.М10-8gх16.58.019 | Болт | |
| 49 | 7798.М10-8gх20.58.019 | Болт | |
| 50 | 7798.М24-8gх120.109.40Х.019 | Болт | |
| 52 | 5915.М24-7H.10.40Х.019 | Гайка | |
| 55 | 15523.М24-7H.10.40Х.019 | Гайка | |
| 56 | 5918.М24-7H.10.40Х.019 | Гайка | |
| 60 | 6402.10Т.65Г.06 | Шайба | |
| 62 | 6402.24Т.65Г.06 | Шайба | |
| 63 | 11371.12.0112 | Шайба | |
| 65 | 13940.В55 | Кольцо | |
| 67 | 397.5х60.019 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
