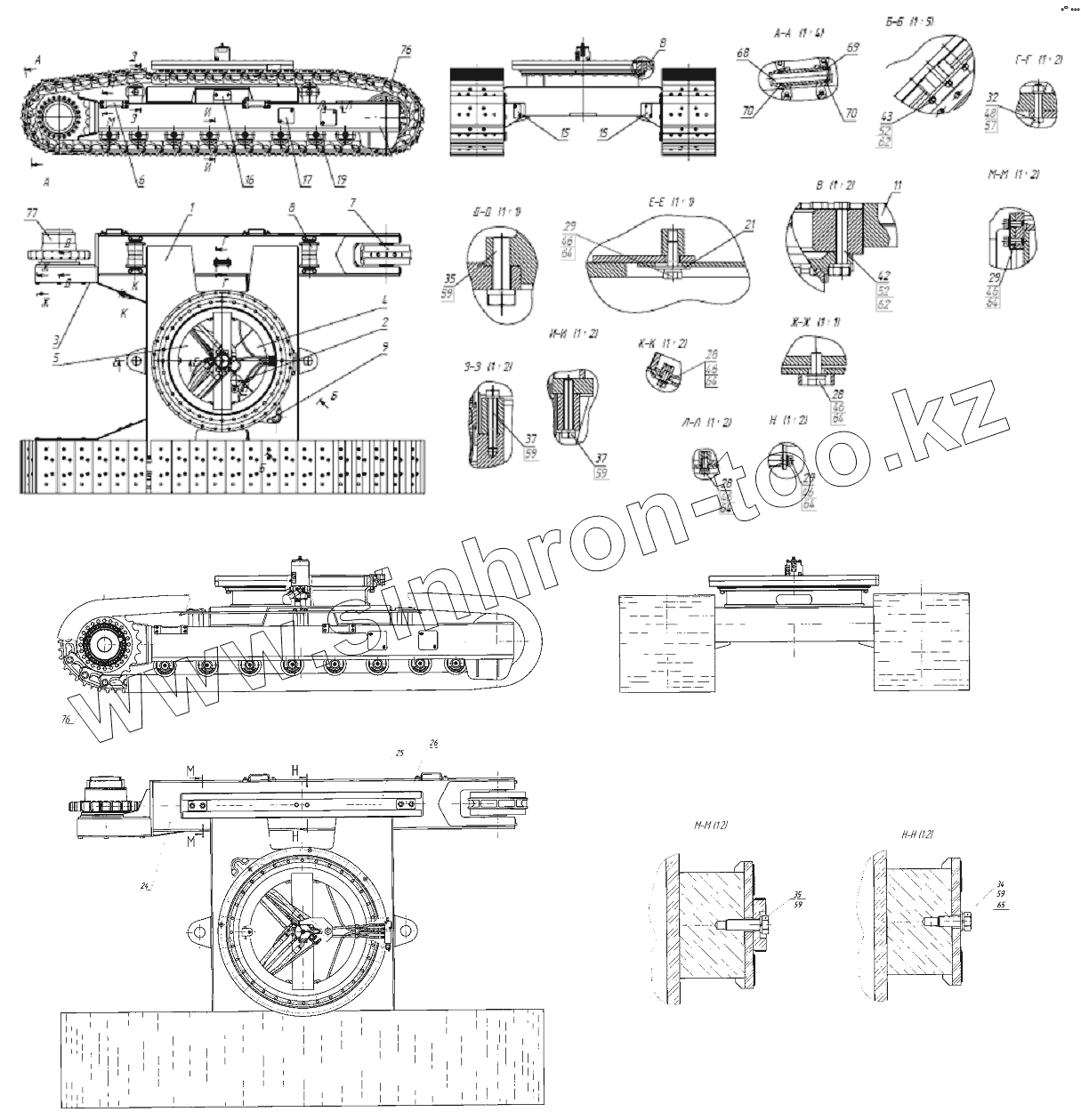

Каталог запасных частей к технике: ТВЭКС ЕТ-26i. 261.27.00.000 Тележка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
11
15
15
16
17
19
21
24
25
26
28
28
28
29
29
29
32
34
35
35
35
37
37
42
43
48
52
52
57
59
59
59
59
59
62
62
64
64
64
64
64
64
65
68
69
70
70
76
76
76
77
Позиция на иллюстрации Заводской номер детали Название детали
1 261.27.01.000 Рама
2 261.27.02.000 Гидроразводка тележки
3 261.21.00.350 Крышка
4 4227.16.00.150 Крышка передняя
5 4227.16.00.200 Крышка задняя
6 4227.16.00.550 Подножка
7 4227.16.28.000-01 Механизм натяжения
8 4125.16.66.000-02 Каток
9 261.01.00.500 Проушина сварная
11 ОПРУ1600.14.36.00-10 Опора поворотная роликовая универсальная
15 201.51.00.001 Крышка
16 4227.16.00.001 Ползун
17 4227.16.00.002 Крышка
19 4227.16.00.004 Подшипник
21 4125.19.02.002 Шайба
24 261.27.01.000-01 Рама
25 4227.16.00.006 Полоз
26 4227.16.00.007 Упор
28 7798.М12-8gх30.88.019 Болт
29 7798.М12-8gх35.88.019 Болт
32 7798.М16-8gх75.56.019 Болт
34 7798.М20-8gх50.88.019 Болт
35 7798.М20-8gх70.110.019 Болт
35 7798.М20-8gх70.110.019 Болт
37 7798.М20-8gх120.56.019 Болт
42 22353.М24-8gх150.110.06 Болт
43 22353.М24-8gх170.110.06 Болт
48 5915.М16-7Н.5.019 Гайка
52 22354.М24-7Н.110.06 Гайка
56 6402.12Т.65Г.06 Шайба
57 6402.16Т.65Г.06 Шайба
59 6402.20Т.65Г.06 Шайба
59 6402.20Т.65Г.06 Шайба
62 6402.24Т.65Г.06 Шайба
64 11371.12.0112 Шайба
65 11371.20.0112 Шайба
68 И203-22-002 Палец замыкающий
69 И203-22-003 Шплинт
70 24-22-5 Проставка
76 И203-22-000-09 Гусеница
76 И203-22-000-11 Гусеница
77 GFT60T39341 Редуктор хода
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
