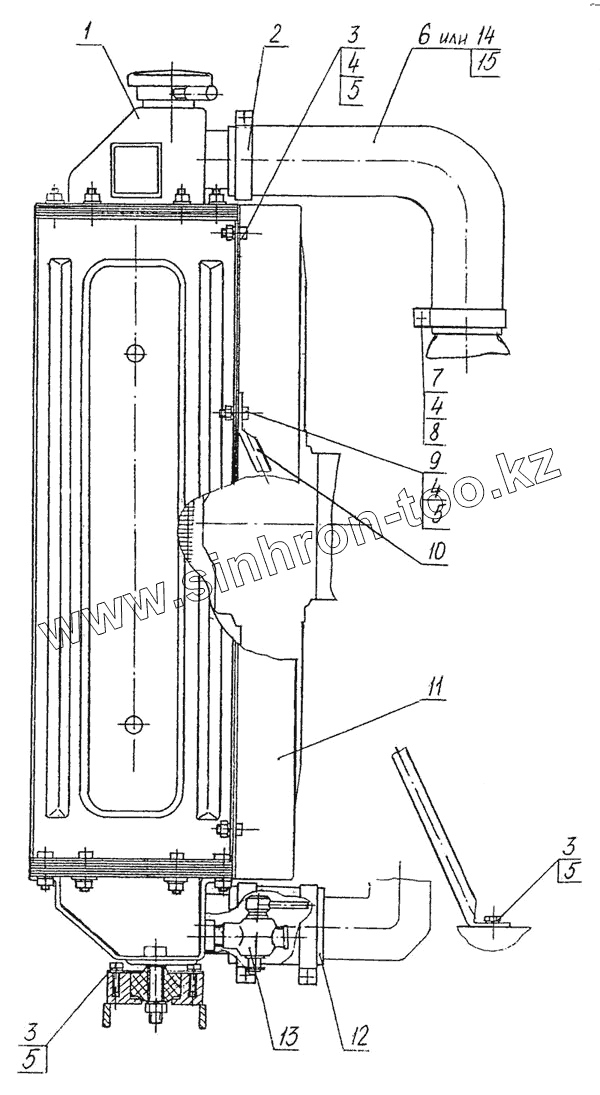

Каталог запасных частей к технике: ТВЭКС ЕТ-25. Установка радиатора

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

4

4

5

5

5

5

6

7

8

9

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1520-1301.010Б		Радиатор водяной
2	ЭО-3322А.04.31.005		Хомут
3	7808.М8-8gх16.58.019		Болт
4	5915.М8-611.5.019		Гайка
5	6402.8.65Г.619		Шайба
6	142-130310		Шланг
7	7808.М8-8gх30.58.019		Болт
8	11371.8.01.019		Шайба
9	7808.М8-8gх20.58.019		Болт
10	225-00-03.03.005		Растяжка
11	225-06-03.03.004		Диффузор
12	1220-1303004-01		Шланг
13	ПС-7		Краник
14	225-00-03.03.100		Патрубок
15	10362.50х59,5		Рукав 1=125+/-3 мм

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
