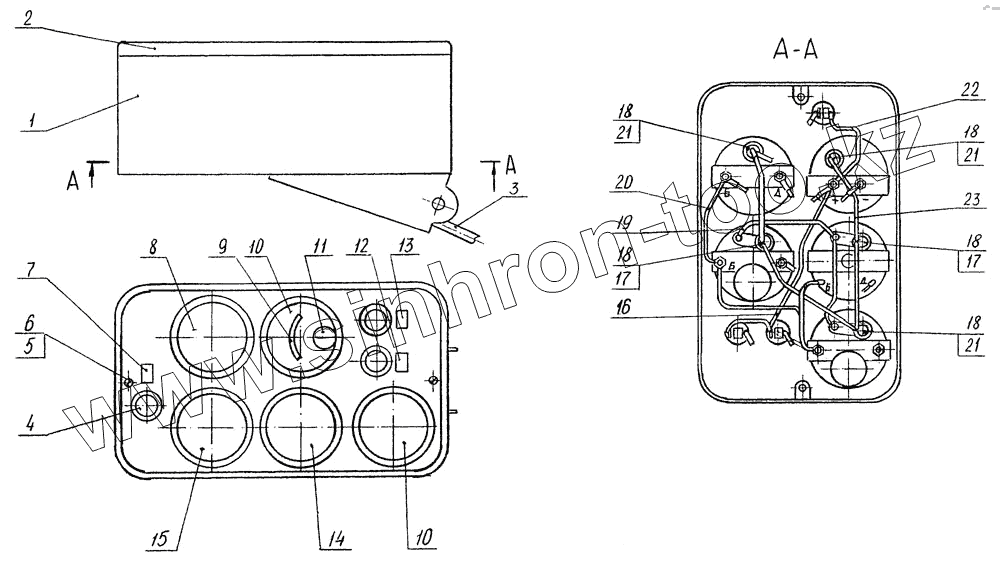

Каталог запасных частей к технике: ТВЭКС ЕТ-25. Щиток приборов
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
18
18
18
18
18
19
20
21
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 314-02-85.03.610 | Корпус | |
| 2 | 214-02-85.04.601-10 | Крышка | |
| 3 | 214-02-85.04.620-20 | Жгут проводов | |
| 4 | 123.3803 | Фонарь контрольной лампы | |
| 5 | 17473.М4х12.58.019 | Винт | |
| 6 | 11371.4.01.019 | Шайба | |
| 7 | 314-02-85.03.602-01 | Табличка | |
| 8 | УБ 170 | Указатель уровня топлива | |
| 9 | 23.07.02.108 | Табличка | |
| 10 | УК 143 | Указатель температуры | |
| 11 | 23.07.02.102-20 | Табличка | |
| 12 | 314-02-85.63.602-02 | Табличка | |
| 13 | 314-02-85.03.602-03 | Табличка | |
| 14 | УК 144 | Указатель давления | |
| 15 | 1700.АП 110 | Амперметр | |
| 16 | 214-02-85.04-660 | Провод | |
| 17 | ЛВ211-329 | Патрон лампы | |
| 18 | 2023.А24-1 | Лампа | |
| 19 | 314-02-85.03.640 | Провод | |
| 20 | 214-02-85.64.630 | Провод | |
| 21 | ПП1-200 | Патрон лампы | |
| 22 | ЭО-3323А.12.20.200 | Провод | |
| 23 | 214-02-85.04.650 | Провод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
