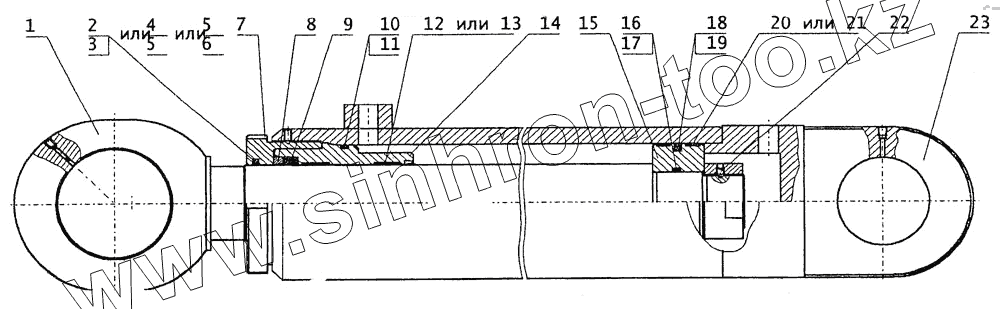

Каталог запасных частей к технике: ТВЭКС ЕТ-25. Гидроцилиндр

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	140-90-11.02.200		Шток сварной
2	Е52.090		Грязесъемник
3	01-090		Кольцо
4	00.00.13.090		Шнур г4,6+(0,2) 1=325+/-2мм
5	00.00.10.090		Грязесъемник ГСВ90
6	018-105-46-2-2		Кольцо
7	34.64.00.902		Гайка наружная
8	34.64.00.903-01		Кольцо
9	Е3-090-4		Манжета уплотнительная штока
10	130-140-58-2-2		Кольцо
11	34.64.00.913		Кольцо защитное
12	Е22-090-30-3,0		Кольцо
13	00.00.12.090		Опорно-направляющее кольцо КОВ90
14	34.64.00.904-01		Букса
15	140-90-08.01.002		Поршень
16	070-080-58-2-2		Кольцо
17	ЭО-3323А.71.82.012		Кольцо защитное
18	Е13-140-3		Кольцо
19	02-140		Кольцо
20	Е21-140-15-3.0		Кольцо
21	00.00.11.140		Опорно-направляющее кольцо КОН 140
22	1476.ВМ8-8gх12.14Н.019		Винт
23	140-90-11.02.100		Цилиндр

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
