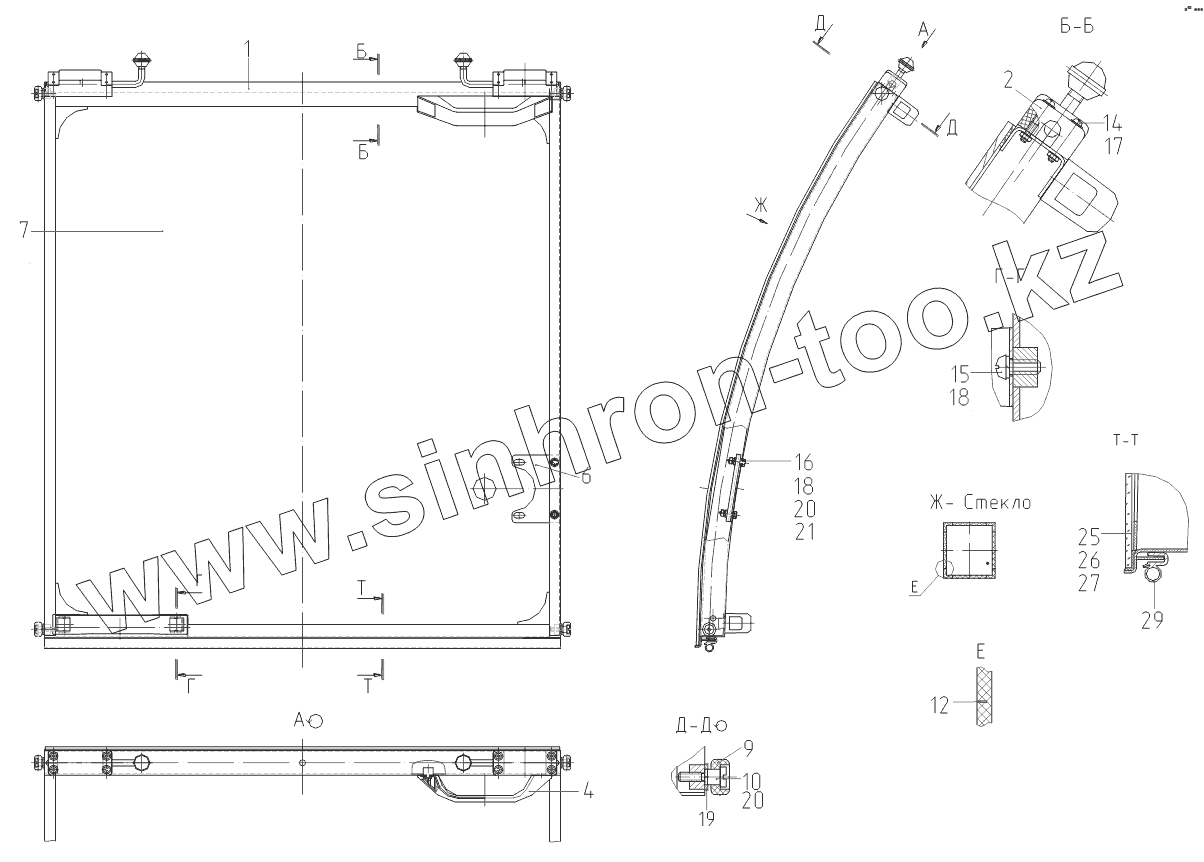

Каталог запасных частей к технике: ТВЭКС ЕТ-20-20. 312-20-02.30.000 Рамка верхняя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
6
7
9
10
12
14
15
16
17
18
18
19
20
20
21
25
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 312-20-02.31.000 Рамка
2 312-20-02.21.000 Защелка
4 312-20-02.40.100 Поручень
6 312-20-02.30.002 Кронштейн
7 312-20-02.30.001-10 Стекло
9 312-20-02.30.005 Ролик
10 312-20-02.30.006 Винт
12 005-06-02.64.008 Вставка
14 В.М4-6gx30.58.016 Винт
15 В.М6-6gx12.58.016 Винт
16 М6-7Н.5.019 Гайка
17 C4.01.08кn.019 Шайба
18 C6.01.08кn.019 Шайба
19 C10.01.08кn.019 Шайба
20 6.65Г.016 Шайба
21 М8-8gx20.58.019 Болт
25 Terostat-8511 Праймер
25 450/6107805 Уплотнитель резиновый армированный АО "Уралэластотехника" l=1315 мм
26 Terostat-8521 Праймер
27 Terostat-8511 Праймер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
