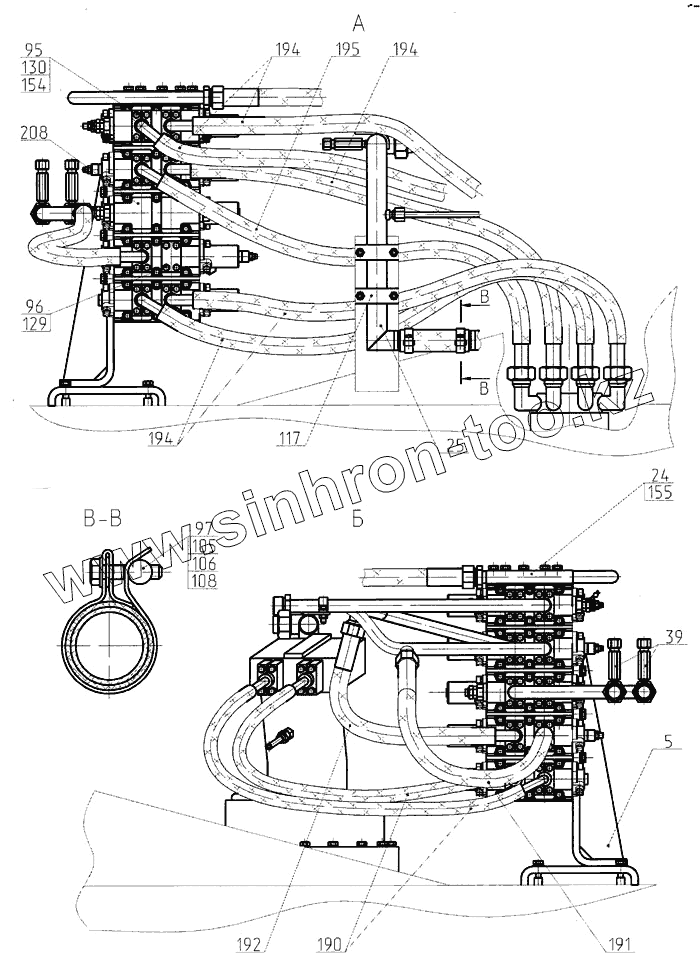

Каталог запасных частей к технике: ТВЭКС ЕТ-18-20. Трубопроводы на поворотной платформе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
24
25
39
95
96
97
105
106
108
117
129
130
154
155
191
192
194
194
194
195
208
Позиция на иллюстрации Заводской номер детали Название детали
5 314-02-80.01.050 Кронштейн
24 314-02-80.01.240 Фланец сливной
25 314-02-80.01.250 Трубопровод
39 ЭО-3323.01.82.680 Включатель манометра
95 ЭО-3323.01.80.004 Фланец
96 ЭО-3323.01.80.003 Фланец
97 314-02-80.01.009 Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм
105 ЭО-3322А.04.00.003 Бонка
106 ЭО-3322А.04.00.213 Болт
108 ЭО-3322А.04.31.005 Хомут
117 МГ-300.222.1.002 Прижим
129 7796.М10-8gх30.88.40Х.019 Болт
130 7796.М10-8gх40.88.40Х.019 Болт
154 9833.030-035-30-2-3 Кольцо
155 9833.038-044-36-2-3 Кольцо
191 [РВД 20-330-750-У] РВД 20-330-750-У
192 [РВД 20-330-750-У] РВД 20-330-750-У
194 [РВД 20-330-1250-У] РВД 20-330-1250-У
195 [РВД 20-330-1450-У] РВД 20-330-1450-У
208 214-02-520.00 ГР Гидрораспределитель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
