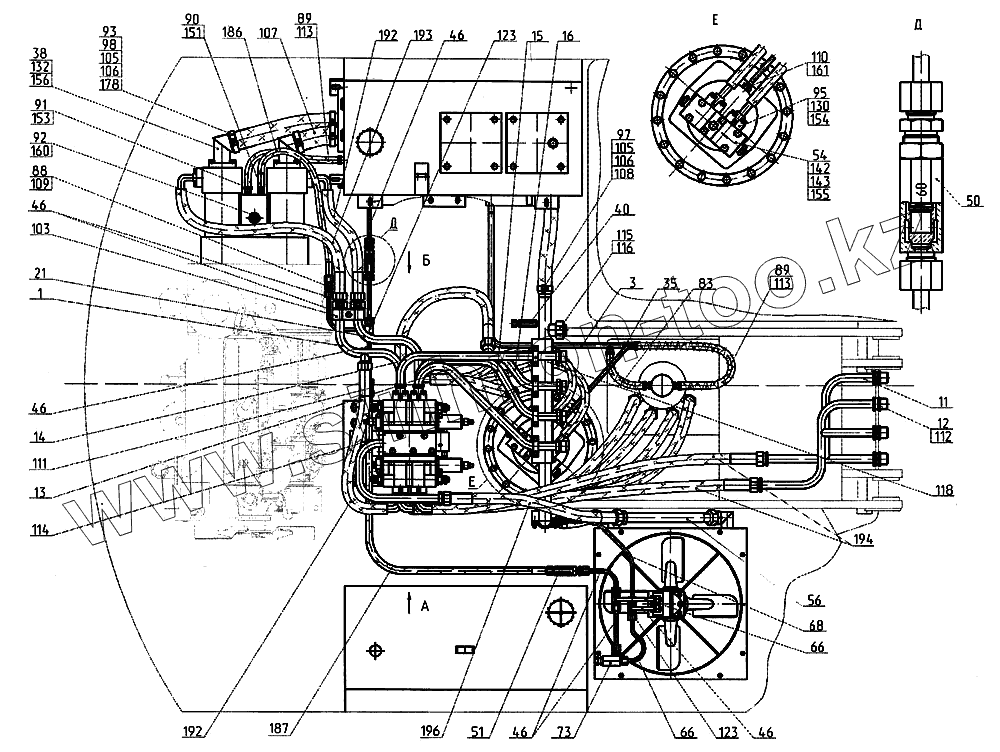

Каталог запасных частей к технике: ТВЭКС ЕТ-18-20. Трубопроводы на поворотной платформе
1
3
11
12
13
14
15
16
21
35
38
40
46
46
46
46
46
50
51
54
56
66
66
68
73
83
88
89
89
90
91
92
93
95
97
98
103
105
105
106
106
107
108
109
110
111
112
113
113
114
115
116
118
123
123
130
132
142
143
151
153
154
155
156
160
161
186
187
192
192
194
196
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 214-02-80.01.010 | Трубопровод | |
| 3 | 214-02-80.01.030 | Трубопровод | |
| 11 | 314-02-80.01.110 | Трубопровод | |
| 12 | 314-02-80.01.120 | Трубопровод | |
| 13 | 314-02-80.01.130 | Трубопровод | |
| 14 | 314-02-80.01.140 | Трубопровод | |
| 15 | 314-02-80.01.150 | Трубопровод | |
| 16 | 314-02-80.01.160 | Трубопровод | |
| 21 | 314-02-80.01.220-10 | Трубопровод | |
| 35 | 318-00-80.01.240 | Трубопровод (12х1) | |
| 38 | ЭО-3323А.08.02.850 | Патрубок | |
| 40 | ЭО-3322А.23.02.260 | Включатель манометра | |
| 46 | 318-00-80.01.290 | Трубопровод | |
| 50 | ЭО-3323А.08.07.110-10 | Клапан предохранительный | |
| 51 | ЭО-3323А.08.07.110-50 | Клапан подпорный | |
| 54 | 520.70.00.000-10 | Блок переливных клапанов | |
| 56 | 314-02-80.01.320 | Трубопровод | |
| 66 | 314-02-80.01.400 | Трубопровод (12х1) | |
| 68 | ЭО-3323.08.01.560 | Трубопровод (12х1) | |
| 73 | 314-02-80.01.500 | Кран | |
| 83 | 214-20-80.01.001 | Рукав 16х25-1,6 ГОСТ 10362-76 L=250 мм | |
| 88 | ЭО-3322А.23.03.004 | Штуцер | |
| 89 | 222-02-80.01.006 | Рукав 16х25-1,6 L=500+/-2 | |
| 90 | ЭО-3323А20.83.012 | Штуцер | |
| 91 | ЭО-3323А.08.02.003 | Штуцер | |
| 92 | ЭО-3322Б.11.07.015 | Штуцер | |
| 93 | ЭО-3323А08.02.007 | Хомут | |
| 95 | ЭО-3323.01.80.004 | Фланец | |
| 97 | 314-02-80.01.009 | Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм | |
| 98 | 312-04-80.01.006 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм | |
| 101 | ЭО-3323.01.82.682 | Прокладка | |
| 103 | ЭО-3323.41.08.006 | Скоба | |
| 105 | ЭО-3322А.04.00.003 | Бонка | |
| 106 | ЭО-3322А.04.00.213 | Болт | |
| 107 | 312-04-80.01.007 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм | |
| 108 | ЭО-3322А.04.31.005 | Хомут | |
| 109 | 314-02-80.05.001-10 | Штуцер | |
| 110 | ЭО-3322А.23.02.001 | Штуцер | |
| 111 | ЭО-3322А.24.01.009 | Штуцер | |
| 112 | ЭО-3322Б.48.01.904 | Гайка | |
| 113 | Э-302-1-3900-07 | Хомут | |
| 114 | НГ-413.010.0.001-10 | Хомут | |
| 115 | СП-71.0.70.002 | Заглушка | |
| 116 | СП-71.0.70.001 | Гайка накидная | |
| 118 | МГ-300.222.1.004 | Прижим | |
| 123 | ЭО-3322В.20.01.001 | Тройник | |
| 130 | 7796.М10-8gх40.88.40Х.019 | Болт | |
| 132 | 7796.М12-8gх35.88.40Х.019 | Болт | |
| 142 | 7798.М12-8gх95.88.40Х.019 | Болт | |
| 143 | 7798.М12-8gх105.88.40Х.019 | Болт | |
| 151 | 9833.018-022-25-2-3 | Кольцо | |
| 153 | 9833.024-028-25-2-3 | Кольцо | |
| 154 | 9833.030-035-30-2-3 | Кольцо | |
| 155 | 9833.038-044-36-2-3 | Кольцо | |
| 156 | 9833.055-060-30-2-3 | Кольцо | |
| 160 | 23358.12М3 | Прокладка | |
| 161 | 23358.18М3 | Прокладка | |
| 186 | [РВД 12-28(М22х1,5)-650-У] | РВД 12-28(М22х1,5)-650-У | |
| 187 | [РВД 12-28(М22х1,5)-1250-У] | РВД 12-28(М22х1,5)-1250-У | |
| 189 | [РВД 16-З00-1050-У] | РВД 16-З00-1050-У | |
| 192 | [РВД 20-330-750-У] | РВД 20-330-750-У | |
| 194 | [РВД 20-330-1250-У] | РВД 20-330-1250-У | |
| 196 | [РВД 20-330-850-У] | РВД 20-330-850-У | |
| 200 | [Манометр МПЗ-60МПа х1,5 ТУ 25.02.943-74] | Манометр МПЗ-60МПа х1,5 ТУ 25.02.943-74 | |
| 202 | [Манометр МТП-3-1 МПа-1,50 ТУ 25-7310.0045-87] | Манометр МТП-3-1 МПа-1,50 ТУ 25-7310.0045-87 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
