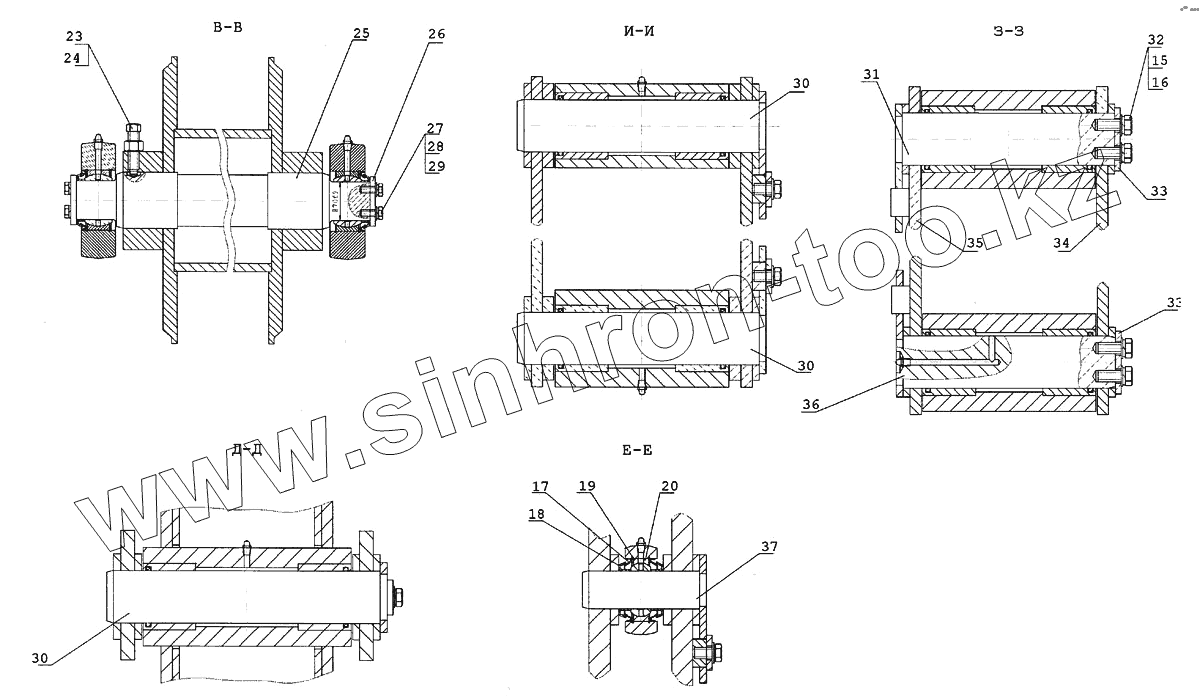

Каталог запасных частей к технике: ТВЭКС ЕТ-18-20. Рабочее оборудование обратной лопаты

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
23
24
25
26
27
28
29
30
30
30
31
32
33
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
23 1481.ВМ16-8gх40.14Н.019 Винт
24 5915.М16-7Н.5 Гайка
25 318-14-21.50.002 Палец
26 ЭО-3326.41.00.054 Шайба торцевая
27 7798.М12х35.58.019 Болт
28 6402.12.65Г.019 Шайба
29 6402.16.65Г.019 Шайба
30 318-14-21.50.050 Палец в сборе
31 225-00-25.50.080 Палец и сборе
32 7798.М16х35.58.019 Болт
33 Э-302-4-0900-02 Шайба торцевая
34 318-14-21.06.100 Щека левая
35 318-14-21.06.000 Щека правая
36 225-00-25.50.070 Палец в сборе
37 314-02-23.50.550 Палец в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
