Каталог запасных частей к технике: ТВЭКС ЕТ-16. Установка маслоохладительная

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

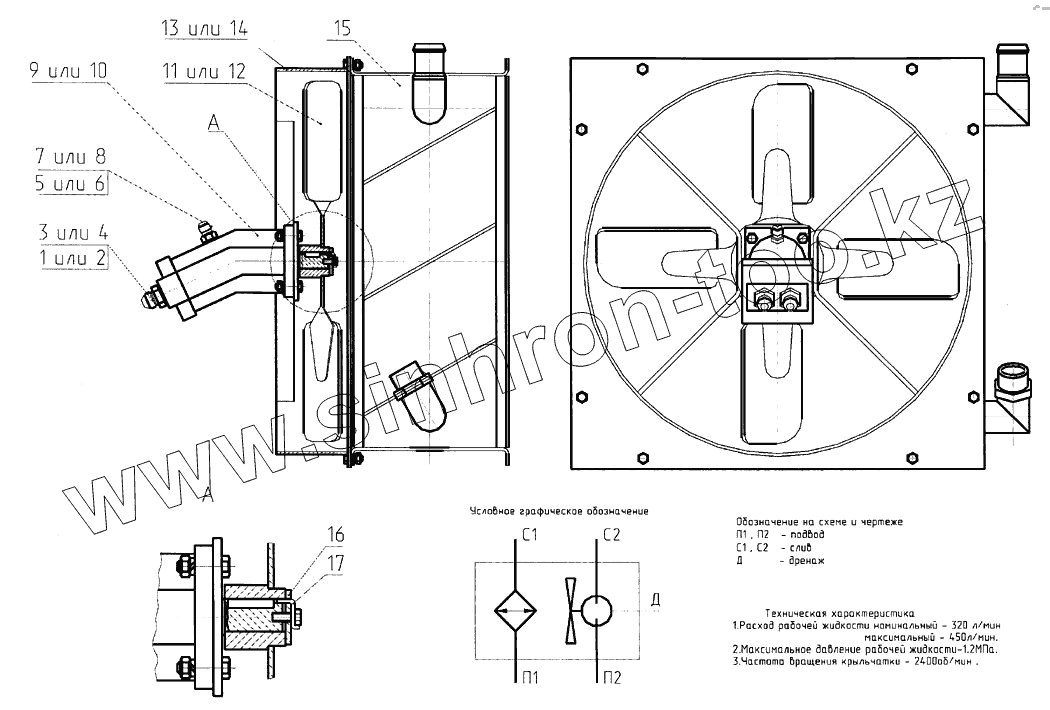

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9833.018-022-25-2-3		Кольцо
2	23358.М22		Прокладка (с гидромотором ДЭЦ)
3	ЭО-3323.07.13.005		Штуцер
4	ЭО-3322А.66.01.005		Штуцер (с гидромотором ДЭЦ)
5	23358.М12		Прокладка (с гидромотором 310.12)
6	23358.М16		Прокладка (с гидромотором ДЭЦ)
7	ЭО-3322Д.23.03.009		Штуцер
8	ЭО-3323.20.91.005		Штуцер (с гидромотором ДЭЦ)
9	310.12.01.03		Гидромотор
10	ДЭЦ2.957.001		Гидромотор
11	ЭО-3322А.02.04.200		Крыльчатка (с гидромотором 310.12)
12	313-00-80.06.300		Крыльчатка (с гидромотором ДЭЦ)
13	313-00-80.06.100-20		Диффузор (с гидромотором 310.12)
14	313-00-80.06.100		Диффузор (с гидромотором ДЭЦ)
15	313-00-80.06.700-10		Калорифер
16	313-00-80.06.002		Шайба
17	313-00-80.06.003		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
