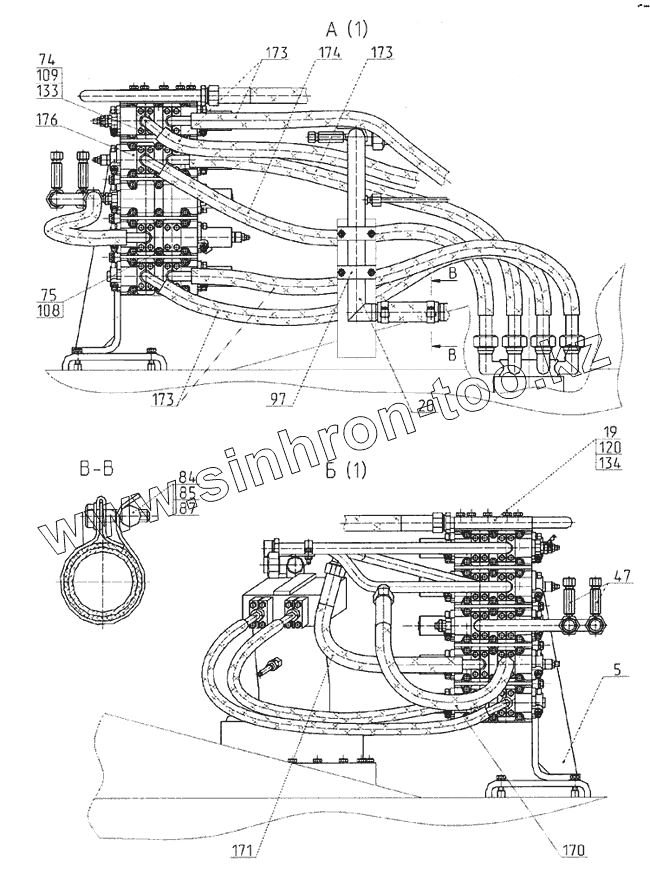

Каталог запасных частей к технике: ТВЭКС ЕТ-16. Трубопроводы на поворотной платформе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
19
20
47
74
75
84
85
87
97
108
109
133
134
170
171
173
173
173
174
176
Позиция на иллюстрации Заводской номер детали Название детали
5 314-02-80.01.050 Кронштейн
19 314-02-80.01.240 Фланец сливной
20 314-02-80.01.250 Трубопровод
47 ЭО-3323.01.82.680 Включатель манометра
74 ЭО-3323.01.80.004 Фланец
75 ЭО-3323.01.80.003 Фланец
84 ЭО-3322А.04.00.003 Бонка
85 ЭО-3322А.04.00.213 Болт
87 ЭО-3322А.04.31.005 Хомут
97 МГ-300.222.1.004 Прижим
108 7796.М10-8gх30.88.40Х.019 Болт
109 7796.М10-8gх40.88.40Х.019 Болт
133 9833.030-035-30-2-3 Кольцо
134 9833.038-044-36-2-3 Кольцо
170 [РВД 20-33(М42х2-40 мм)-750-У] РВД 20-33(М42х2-40 мм)-750-У
171 [РВД 20-33(М42х2,0)-40 мм] РВД 20-33(М42х2,0)-40 мм
173 [РВД 20-33(М42х2,0)-40 мм] РВД 20-33(М42х2,0)-40 мм
174 [РВД 20-33(М42х2,0-40 мм] РВД 20-33(М42х2,0-40 мм
176 214-02-520.00 ГР Гидрораспределитель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
