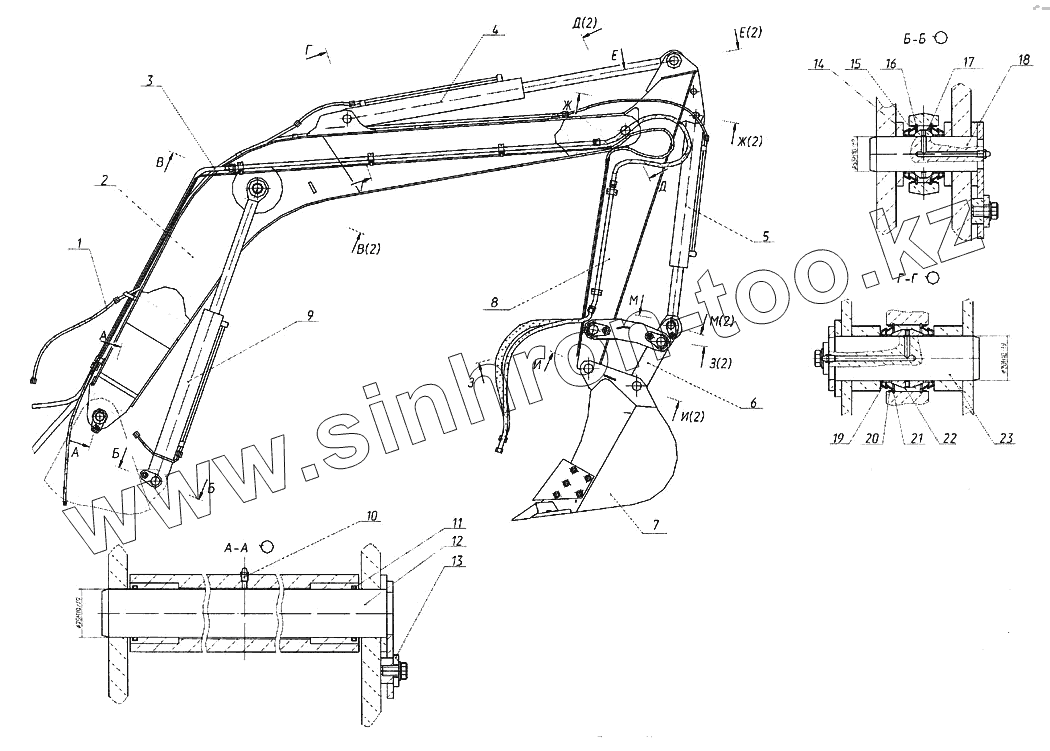

Каталог запасных частей к технике: ТВЭКС ЕТ-16. Рабочее оборудование обратной лопаты
1
2
3
4
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 314-02-23.80.000-10 | Трубопроводы рабочего оборудования | |
| 2 | 314-03-23.01.700 | Стрела | |
| 3 | МГ-300.000.0.000 | Трубопроводы гидромолота | |
| 4 | 125-90-11.01.000 | Гидроцилиндр (125х90х1 100) | |
| 4 | 125-90-11.01.000-11 | Гидроцилиндр | |
| 5 | 313-00-23.94.000 | Гидроцилиндр (11 0х70х9 00) | |
| 5 | 313-00-23.94.000-11 | Гидроцилиндр | |
| 6 | 314-03-23.14.000 | Тяга | |
| 7 | 314-03-23.21.200 | Ковш | |
| 8 | 314-03-23.11.400 | Рукоять (L=1900) | |
| 9 | 313-00-23.95.000-10 | Гидроцилиндр (110х70х1100) | |
| 9 | 313-00-23.95.000-11 | Гидроцилиндр | |
| 10 | 19853.1.3Ц6хр | Масленка | |
| 11 | 6467.4С 06,3 | Шнур (L=250) | |
| 12 | 314-02-23.50.510 | Палец в сборе | |
| 13 | ЭО-3322А.02.00.010 | Шайба торцевая | |
| 14 | ЕК-16.64.00.001 | Кольцо распорное | |
| 15 | ЕК-16.64.00.002 | Кольцо уплотнительное | |
| 16 | 13943.В85 | Кольцо | |
| 17 | 3635.ШС-55 | Подшипник | |
| 18 | 314-02-23.50.520 | Палец в сборе | |
| 19 | ЭО-3322А25.00.001 | Кольцо распорное | |
| 20 | ЭО-3322А25.00.002 | Кольцо уплотнительное | |
| 21 | 13943.В105 | Кольцо | |
| 22 | ШС-70 ТУ 37.553.130-90 | Подшипник | |
| 23 | 314-02-23.50.600 | Палец в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
