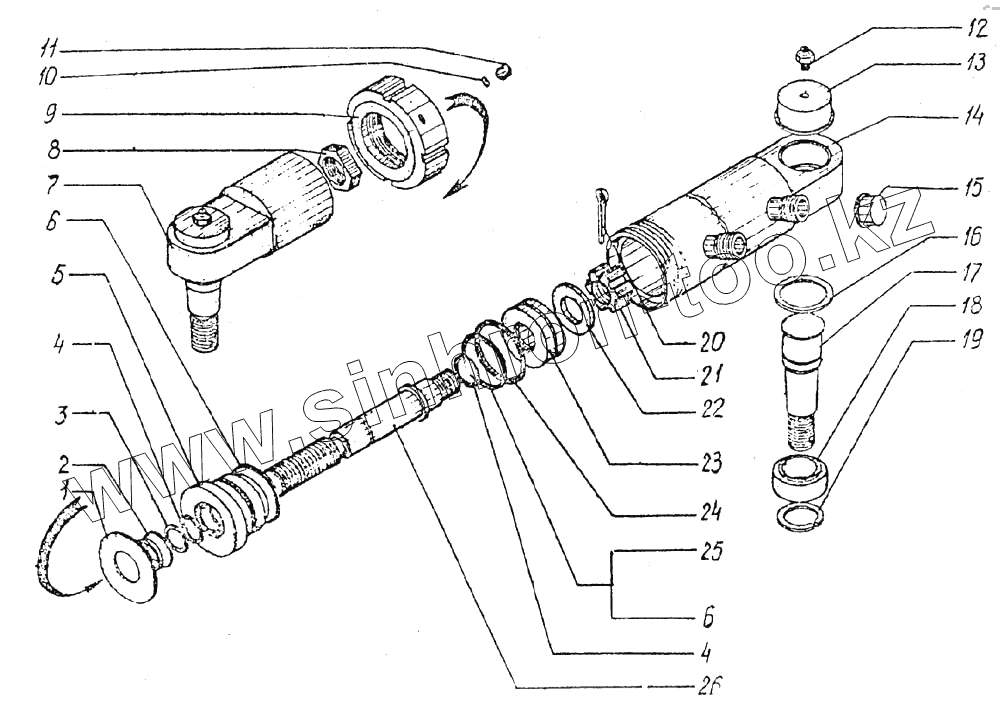

Каталог запасных частей к технике: ТВЭКС ЭО-3326. Цилиндр поворота колес левый
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 23.71.80.106 | Шайба | |
| 2 | 03-2-0000-D6 | Грязесьёмник | |
| 3 | 23.71.80.112 | Шайба защитная | |
| 4 | 9833.030-035-30-2-5 | Кольцо | |
| 5 | 23.71-80.111 | Крышка | |
| 6 | 9833.055-060-30-2-3 | Кольцо | |
| 7 | 23.20.40.303 | Наконечник | |
| 8 | 23.20.40.302 | Гайка | |
| 9 | 23.71.80.104 | Гайка | |
| 10 | 495.М3.1,5x600x1500 | Лист ДПРНМ | |
| 11 | 23.20.30.509 | Винт | |
| 12 | 19853. 13 | Маслёнка | |
| 13 | 09.64.02.301 | Крышка | |
| 14 | 23.71.80.150 | Цилиндр | |
| 15 | H-M22x1,5 | Заглушка | |
| 16 | 13941.2855 | Кольцо | |
| 17 | 09.70.50.103 | Палец | |
| 18 | 3635.ШC35 | Подшипник | |
| 19 | 07.68.00.005 | Кольцо упорное | |
| 20 | 3975x50x019 | Шплинт | |
| 21 | 23.20.40.004 | Гайка | |
| 22 | 11371. 24 | Шайба | |
| 23 | 23.71.80.110 | Поршень | |
| 24 | 9833.049-055-36-2-5 | Кольцо | |
| 25 | 23.71.80.109 | Шайба защитная | |
| 26 | 23.71.80.101 | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
