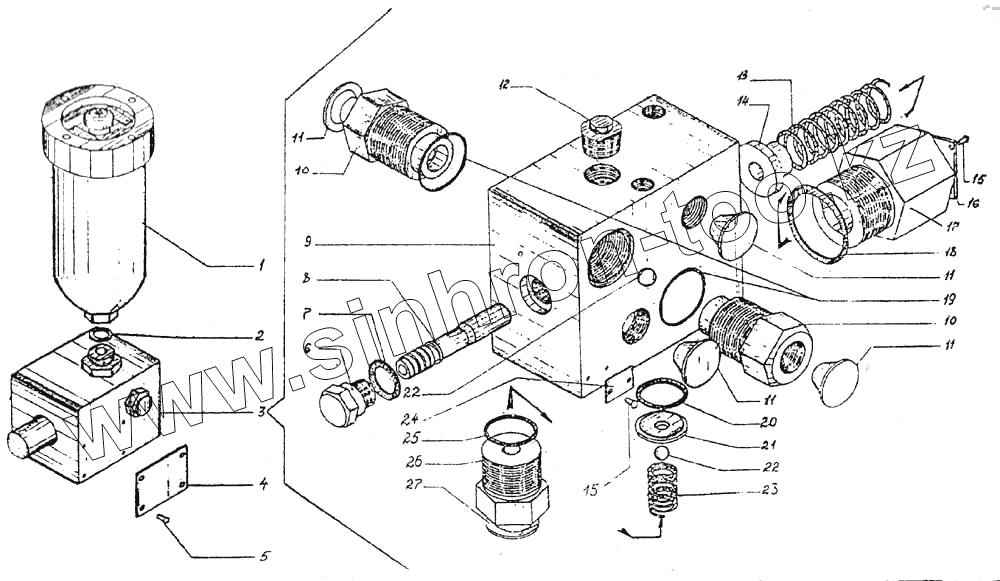

Каталог запасных частей к технике: ТВЭКС ЭО-3326. Гидроаккумулятор с гидроклапанами

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

11

11

11

12

13

14

15

15

16

17

18

19

20

21

22

22

23

24

25

26

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	64020.00000		Пневмогидроаккумулятор
2	70010.20017		Кольцо
3	64011.00000		Блок гидроклапанов
4	64001.00020		Пластина
5	70501.02002		Заклепка
6	14903.07039		Пробка
7	70760.00002		Прокладка
8	64011.00030		Золотник
9	64011.00010		Корпус
10	64011.00020		Втулка
11	71740.00011		Пробка
12	71750.02001		Пробка
13	64011.00070		Пружина
14	64011.00050		Упор пружины
15	70601.02002		Заклёпка
16	64011.00001		Пластинка
17	64011.00080		Стакан
18	70760.00010		Прокладка
19	70010.20011		Кольцо
20	70010.200074		Кольцо
21	64011.00100		Седло
22	70120.00005		Шарик
23	64011.00110		Пружина
24	64011.00002		Пластинка
25	64011.00090		Штуцер
26	71740.00001		Пробка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
