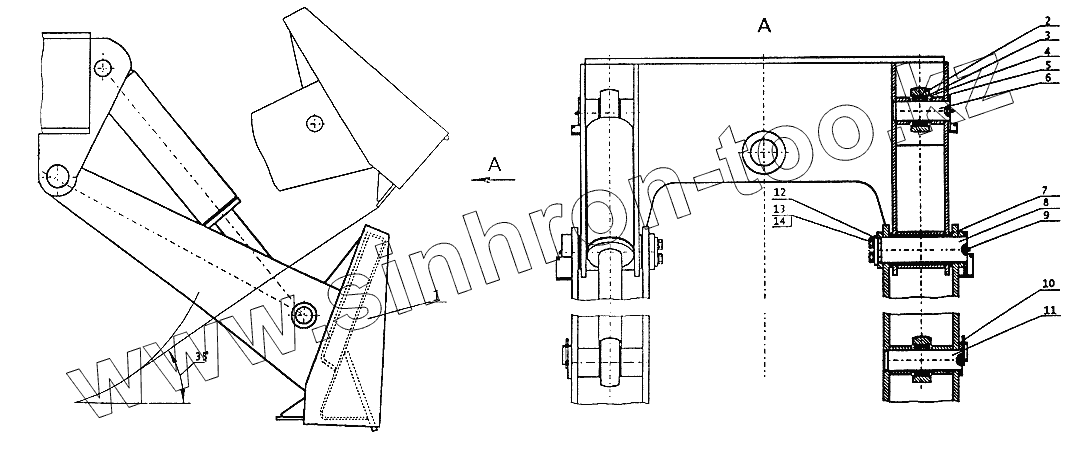

Каталог запасных частей к технике: ТВЭКС ЭО-3323А. Установка отвала (13.20.62.000)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	13.20.62.600		Отвал
2	3635.ШС-55		Подшипник
3	13941.В85		Кольцо
4	13.20.62.002		Кольцо уплотнительное
5	13.20.62.001		Кольцо распорное
6	13.20.62.200		Палец
7	13.20.62.006		Втулка
8	13.20.62.300		Палец
9	19853.1.3Ц6хр		Масленка
10	397.8х80.019		Шплинт
11	314-02-70.60.500		Палец
12	Э-302-4-0900-02		Шайба торцевая
13	7808.М16-8gх30.58.019		Болт
14	6402.16.65Г.019		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
