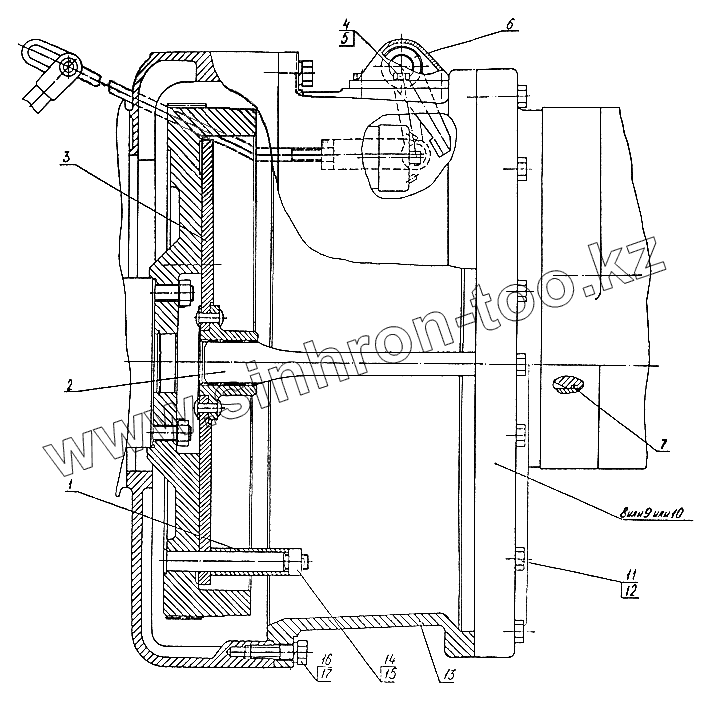

Каталог запасных частей к технике: ТВЭКС ЭО-3323А. Установка насоса (16.03.01.000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 16.03.01.014 Втулка
2 16.03.01.008 Вал насоса
3 16.03.01.700 Ступица
4 7808.М8-8gх16.88.019 Болт
5 6402.8.65Г.019 Шайба
6 Рычаг управления бендиксом Рычаг управления бендиксом
7 9833.035-40-30-2-2 Кольцо
8 ТУ22-1.016232-89.333.20 Насос строенный
9 ТУ22-1.020-100-95.333.3.56 Агрегат насосный
10 ТУ4141-018-05786886-97.337.11 Насосный блок
11 7795.М10-8gх40.58.019 Болт
12 6402.10.65Г.019 Шайба
13 16.03.01.100 Корпус
14 5915.М14х1,5-7Н.5.019 Гайка
15 397.2,5х25.019 Шплинт
16 7798.М14-8gх35.58.019 Болт
17 6402.14.65Г.019 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
