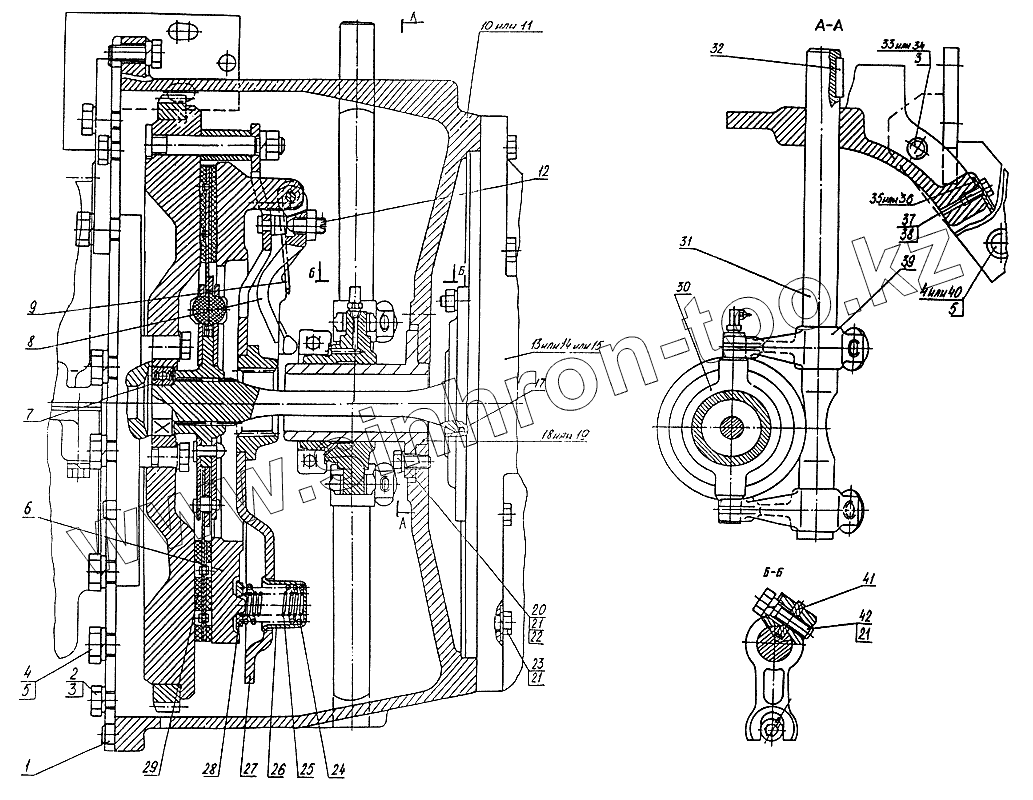

Каталог запасных частей к технике: ТВЭКС ЭО-3323А. Установка насоса (13.03.01.000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
1 ЭО-3323.04.03.003 Штифт
2 7808.М12-8gх30.58.019 Болт
3 6402.12.65Г.019 Шайба
4 7808.М16-8gх35.58.019 Болт
5 6402.16.65Г.019 Шайба
6 70-1601093 Диск
7 7242.80205 Подшипник
8 70-1601094 Рычаг отжимной
9 50-1601083-Б Пружина отжимного рычага
10 13.03.01.030 Корпус
11 13.03.01.009 Корпус
12 50-1601098 Винт регулировочный
13 ТУ22-1.016232-89.333.20 Насос строенный
14 ТУ22-1.020-100-95.333.3.56.000 Агрегат насосный
15 ТУ4141-018-05786886-97.337.10 Насосный блок
17 18829.035-040-30-2-2 Кольцо
18 13.03.01.060 Кронштейн отводки
19 13.03.01.019 Кронштейн отводки
20 7808.М10-8gх20.58.019 Болт
21 6402.10.65Г.019 Шайба
22 11371.10.01.019 Шайба
23 7795.М10-8gх40.58.019 Болт
24 77.55.230 Пружина
25 77.55.121-1 Пружина
26 50-1601072 Стакан
27 70-1601120 Диск опорный
28 70-1601092 Шайба изолирующая
29 70-1601130 Диск ведомый
30 ЭО-3323.04.03.020 Отводка в сборе
31 ЭО-3323.04.03.009 Вал вилок выключения
32 23360.2-8х7х2,5 Шпонка
33 7808.М12-8gх30.58.019 Болт
34 7808.М12-8gх40.58.019 Болт
35 13.03.01.002 Крышка
36 ЭО-3322Б.13.01.008 Крышка
37 7808.М6-8gх14.58.019 Болт
38 6402.6.65Г.019 Шайба
39 50-1601203 Вилка выключения сцепления
40 7808.М16-8gх40.58.019 Болт
41 ЭО-3323.04.03.007 Шпонка
42 7808.М10-8gх35.58.019 Болт
