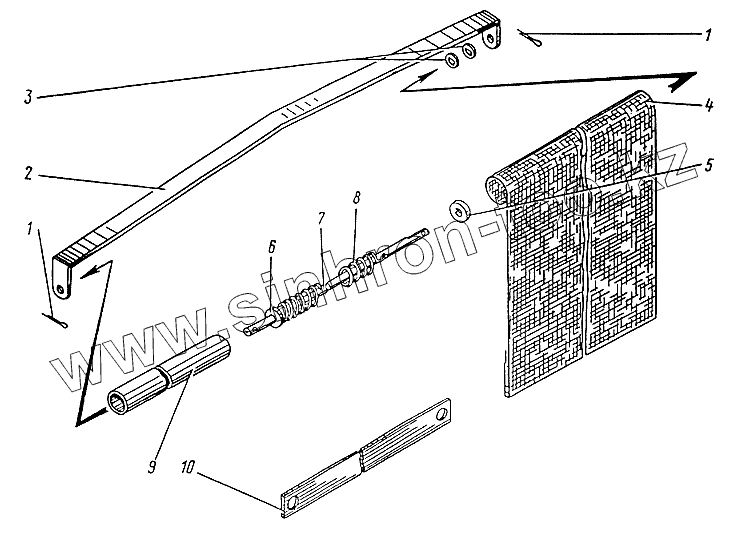

Каталог запасных частей к технике: ТВЭКС ЭО-3323А. Шторка (ЭО-3323.04.04.100)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
10
Позиция на иллюстрации Заводской номер детали Название детали
1 397.2х12 Шплинт
2 ЭО-3323.04.04.103 Коромысло
3 11371.6.01.019 Шайба
4 ЭО-3323.04.04.101 Шторка
5 ЭО-3322Б.02.06.114 Втулка
6 ЭО-3322Б.02.06.113 Втулка
7 ЭО-3323.04.04.105 Ось
8 ЭО-3323.04.04.106 Пружина
9 ЭО-3323.04.04.104 Труба
10 ЭО-3323.04.04.102 Планка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
