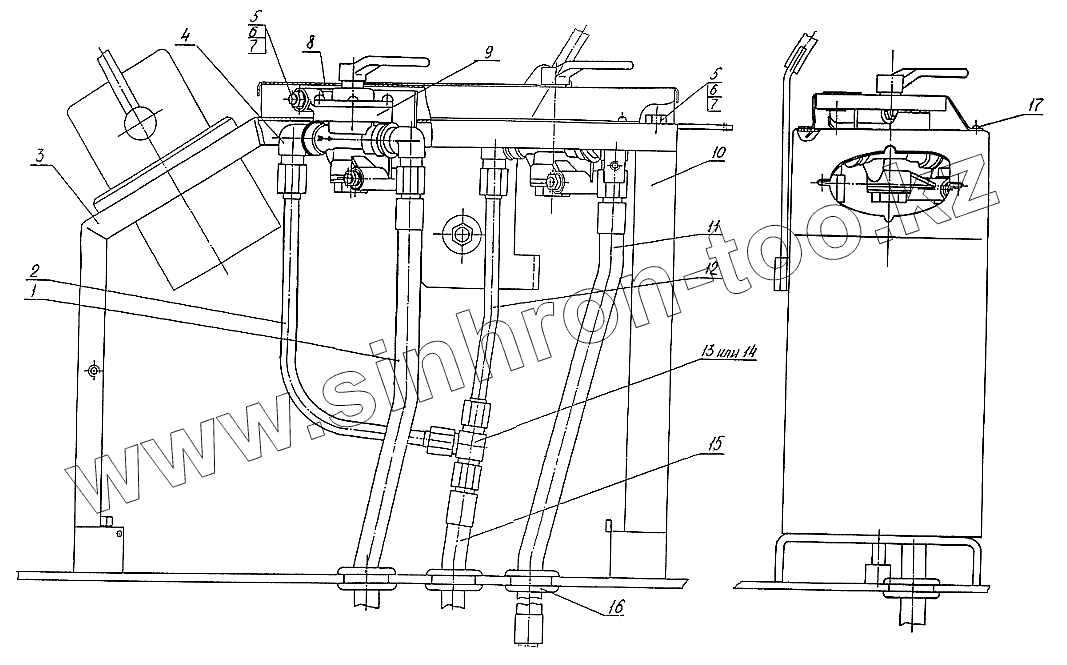

Каталог запасных частей к технике: ТВЭКС ЭО-3323А. Пульт правый (ЭО-3323.07.19.000)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-3323.07.19.140		Шланг
2	ЭО-3323.07.19.120		Трубопровод
3	ЭО-3323.07.19.110		Корпус
4	ЭО-3322А.24.03.003		Угольник
5	7798.М8-6gх20.58.019		Болт
6	5915.М8.6.019		Гайка
7	6402.8.65Г.019		Шайба
8	ЭО-3323.07.19.002		Крышка
9	13.01.03.430		Кран разобщительный
10	ЭО-3323.07.03.020		Стойка
11	ЭО-3323.07.19.150		Шланг
12	ЭО-3323.07.19.130		Трубопровод
13	ЭО-3322А.24.01.004		Тройник
14	ОСТ2Г93-24.2-10М16х15		Тройник
15	ЭО-3323.07.03.100		Шланг
16	Э-302-1-1200-40		Втулка предохранительная
17	17473.В1М4-8gх8.58.019		Винт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
