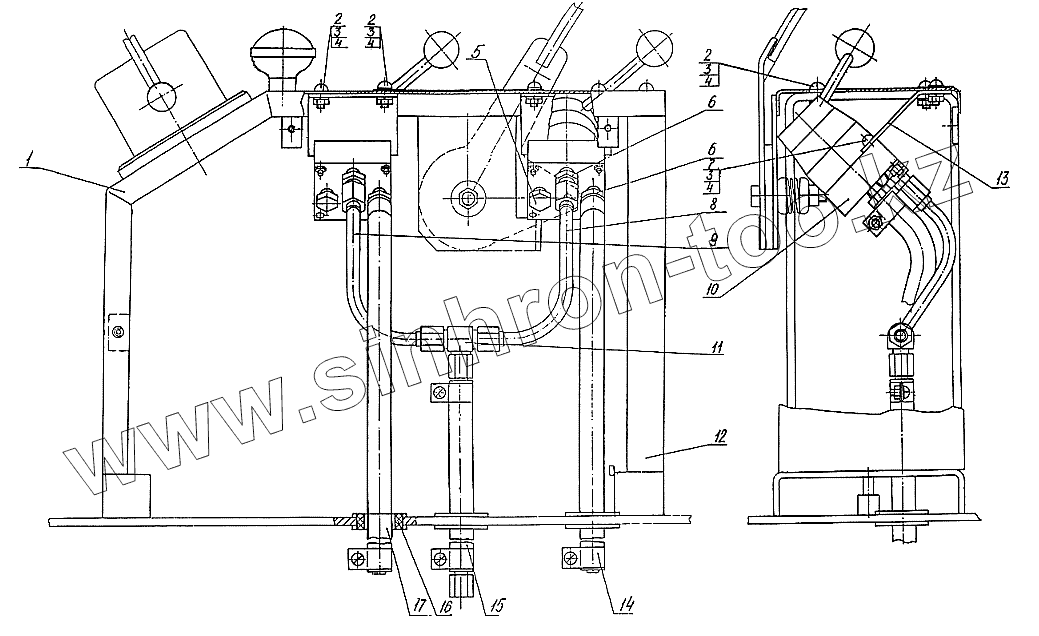

Каталог запасных частей к технике: ТВЭКС ЭО-3323А. Пульт правый (ЭО-3323.07.03.000)

Тип техники

Марка

Модель

Схема

1

2

2

2

3

3

3

3

4

4

4

4

5

6

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-3323.07.03.010		Корпус
2	17473.В1М6-8gх22.58.019		Винт
3	5915.М6-6Н.5.019		Гайка
4	6402.6.65Г.019		Шайба
5	ЭО-3322А.09.40.004		Пробка коническая
6	ЭО-3322А.23.03.004		Штуцер
7	17473.В1М6-8gх35.58.019		Винт
8	ЭО-3323.07.03.060		Трубопровод
9	ЭО-3323.07.03.070		Трубопровод
10	8467.08-11		Пневмораспределитель крановый
11	ЭО-3322А.24.01.004		Тройник
12	ЭО-3323.07.03.020		Стойка
13	ЭО-3323.07.03.001		Кронштейн
14	ЭО-3323.07.03.090		Шланг
15	ЭО-3323.07.03.100		Шланг
16	Э302-1-1200-40		Втулка предохранительная
17	ЭО-3323.07.03.080		Шланг
