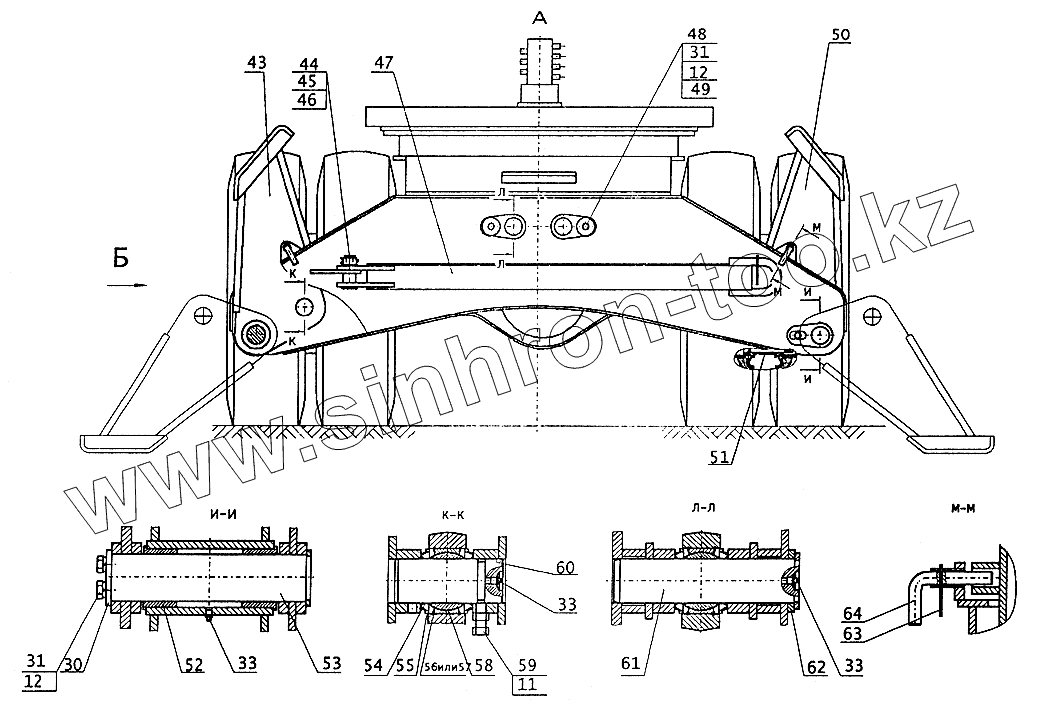

Каталог запасных частей к технике: ТВЭКС ЭО-3323А. Ход пневмоколесный (ЭО-3323А.71.00.000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
11
12
12
30
31
31
33
33
33
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
Позиция на иллюстрации Заводской номер детали Название детали
11 5919.М16-7Н.5.019 Гайка
12 6402.16.65Г.019 Шайба
30 Э-302-4-0900-02 Шайба торцевая
31 7808.М16-8gх30.58.019 Болт
33 19853.1.3.01 Масленка
43 314-02-70.00.300-01 Опора откидная
44 Э-302Б-3-1000-10А Палец
45 Э-302-4-0200-04 Гайка
46 397.8х80.019 Шплинт
47 ЭО-3323.20.00.700 Дышло
48 ЭО-3322А.02.00.010 Шайба упорная
49 11371.16.01.019 Шайба
50 314-02-70.00.300 Опора откидная
51 ЭО-3322Б.70.00.300 Кольцо проставочное
52 ЭО-3322А.60.00.003 Втулка
53 314-02-70.00.070 Палец
54 ЭО-3322А.25.00.001 Кольцо распорное
55 ЭО-3322А.25.00.002 Кольцо уплотнительное
56 13941.В105 Кольцо
57 13943.В105 Кольцо
58 3635.ШС-70 Подшипник
59 1481.ВМ16-8gх40.14Н.019 Винт
60 ЭО-3322А.60.00.009 Палец
61 314-02-70.00.060 Палец
62 314-02-70.00.003 Шайба
63 ЭО-3322А.60.00.001 Защелка
64 314-02-70.00.005 Стопор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
