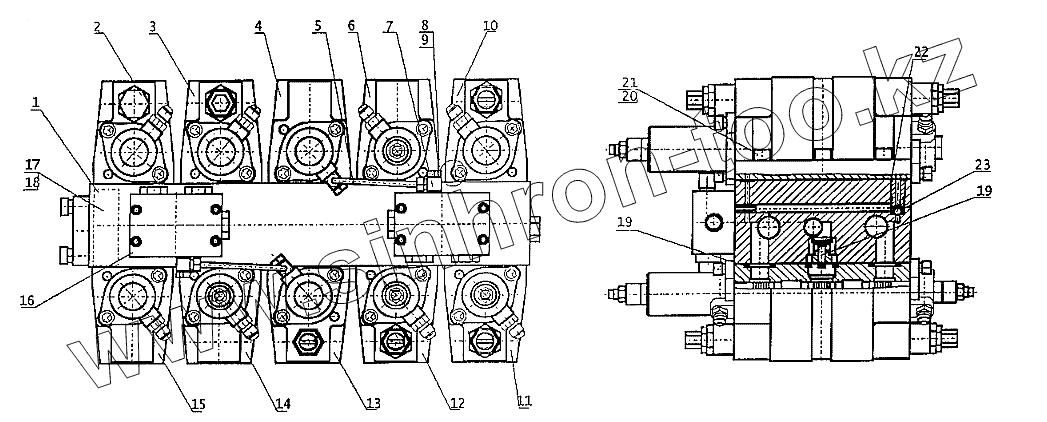

Каталог запасных частей к технике: ТВЭКС ЭО-3323А. Гидрораспределитель (ЭО-3323-520.00 ГР)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	520.10.00.000		Плита
2	520.20.51.100		Секция рабочая (ход)
3	520.20.50.000		Секция рабочая (опоры)
4	520.21.70.000		Напорно-сливная секция
5	520.50.00.000		Трубопровод
6	520.20.50.100		Секция рабочая (д/х, гидромолот)
7	520.50.00.007		Штуцер
8	520.50.00.001		Болт
9	520.50.00.003		Шайба
10	520.20.53.400		Секция рабочая (стрела)
11	520.20.53.100		Секция рабочая (ковш)
12	520.20.53.200		Секция рабочая (рукоять)
13	520.21.62.000		Секция напорно-сливная
14	520.20.50.300		Секция рабочая (доб. рукояти)
15	520.20.20.000		Секция рабочая (ход)
16	520.32.00.000-20		Блок клапанов "ИЛИ"
17	11738.М6-8gх50.66.019		Винт
18	6402.6.65Г.019		Шайба
19	9833.038-044-36-2-3		Кольцо
20	11738.М12-8gх35.88.019		Винт
21	6402.12.65Г		Шайба
22	9833.012-016-25-2-3		Кольцо
23	9833.030-035-30-2-3		Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
