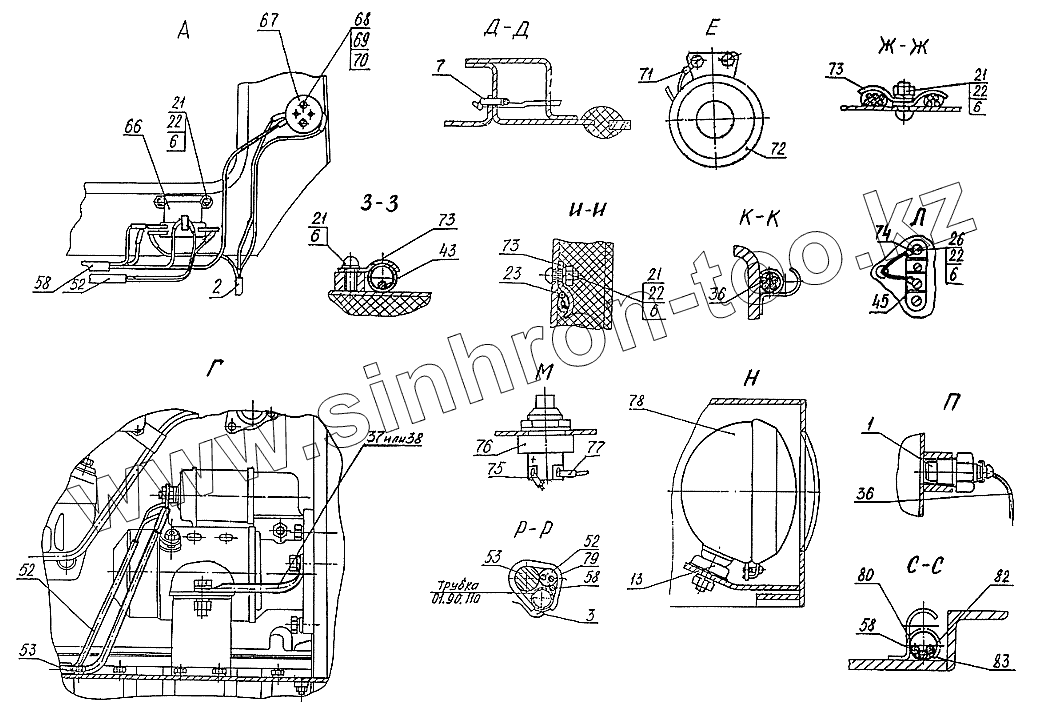

Каталог запасных частей к технике: ТВЭКС ЭО-3323А. Электрооборудование (ЭО-3323.00.70.000)
1
2
3
6
6
6
6
6
7
13
21
21
21
21
22
22
22
22
23
26
36
36
37
38
43
45
52
52
52
53
53
58
58
58
66
67
68
69
70
71
72
73
73
73
74
75
76
77
78
79
80
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТМ100-В | Датчик | |
| 2 | Э-302-1-1600-25А | Жгут проводов | |
| 3 | Э-302-1-1600-14 | Хомутик | |
| 6 | 6402.6.65Г.019 | Шайба | |
| 7 | 13.06.20.010 | Провод | |
| 13 | Э-302-1-6600-14 | Чашка | |
| 21 | 17473.М6-8gх12.58.019 | Винт | |
| 22 | 5915.М6-6Н.5.019 | Гайка | |
| 23 | ЭО-3322А.12.30.000 | Провод | |
| 26 | 17473.М6-8gх22.58.019 | Винт | |
| 36 | ЭО-3323.00.70.440-10 | Жгут проводов | |
| 37 | ЭО-3323.00.70.280 | Провод заземления | |
| 38 | 13.06.20.020 | Провод | |
| 43 | ЭО-3322А.12.60.000 | Провод стрелы | |
| 45 | 14.3723 | Панель соединительная | |
| 52 | ЭО-3323.00.70.230 | Жгут проводов стартера | |
| 53 | 13.06.10.070 | Провод | |
| 58 | ЭО-3323.00.70.210 | Жгут проводов двигателя | |
| 66 | РС502 | Реле стартера | |
| 67 | 47К | Розетка | |
| 68 | 17475.М3х25.58.019 | Винт | |
| 69 | 5916.М3-6Н.5.019 | Гайка | |
| 70 | 6402.3.65Г.019 | Шайба | |
| 71 | ЭО-3323А.06.10.050 | Провод | |
| 72 | С311-01 | Сигнал | |
| 73 | Э-302-1-1600-04Б | Скоба | |
| 74 | 13.06.10.080-10 | Провод | |
| 75 | Э-302-1-1602-05 | Провод щитка распределителя | |
| 76 | 11.3704 | Выключатель | |
| 77 | ЭО-3323.07.02.310 | Провод | |
| 78 | 37.3711 | Фара | |
| 79 | 19034.IIIТБ-40-230-6х0,6 | Трубка (L=80±2мм) | |
| 80 | 19034.IIIТБ-40-230-14х0,7 | Трубка (L=30±2мм) | |
| 82 | ЭО-3322Б.19.09.000 | Жгут проводов | |
| 83 | ЭО-3323.00.70.340 | Провод заземления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
