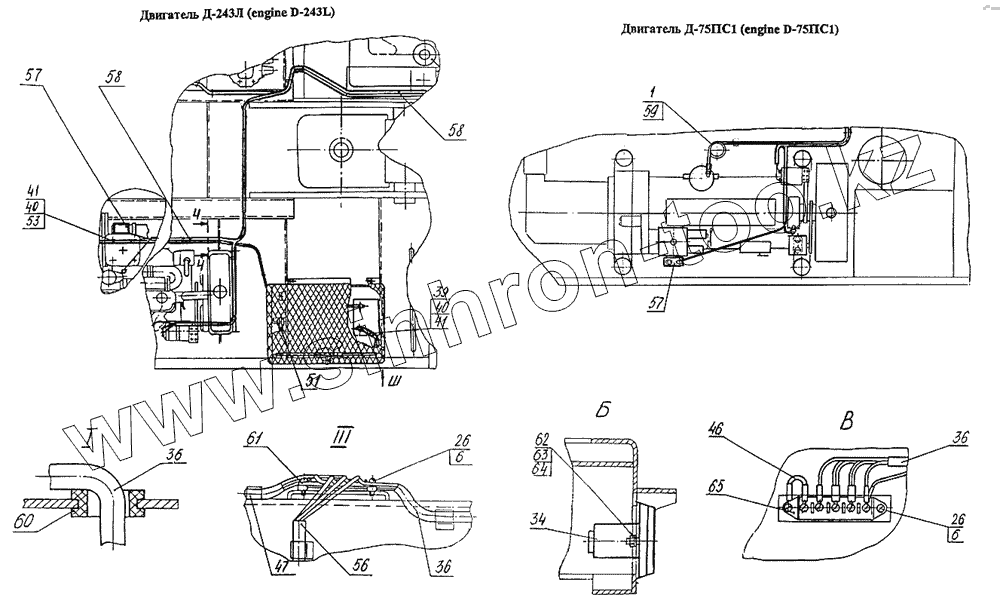

Каталог запасных частей к технике: ТВЭКС ЭО-3323А. Электрооборудование (ЭО-3323.00.70.000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
6
6
26
26
34
36
36
36
39
40
40
41
41
46
47
51
53
56
57
57
58
58
59
60
61
62
63
64
65
Позиция на иллюстрации Заводской номер детали Название детали
1 ТМ100-В Датчик
6 6402.6.65Г.019 Шайба
26 17473.М6-8gх22.58.019 Винт
34 ПФ130 Фонарь передний
36 ЭО-3323.00.70.440-10 Жгут проводов
39 19034.14х0,9 Труба (L=650±5мм)
40 7798.ВМ8-8gх30.58.019 Болт
41 5915.М8-6Н.5.019 Гайка
46 Э-302-1-1602-02 Провод
47 ЭО-3323.00.70.270-10 Жгут проводов
51 Э-302-1-1200-39 Втулка предохранительная
53 13.06.10.070 Провод
56 ЭО-3323.00.70.450-10 Жгут проводов
57 ЭО-3323А.12.80.000 Установка щитка пускового двигателя
58 ЭО-3323.00.70.210 Жгут проводов двигателя
59 ЭО-3323.07.00.100-10 Трубопровод
60 Э-302-1-1200-40 Втулка предохранительная
61 16.3723 Панель соединительная
62 5916.М5-6Н.5.019 Гайка
63 11371.5.01.019 Шайба
64 6402.5.65Г.019 Шайба
65 17.3723 Панель соединительная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
