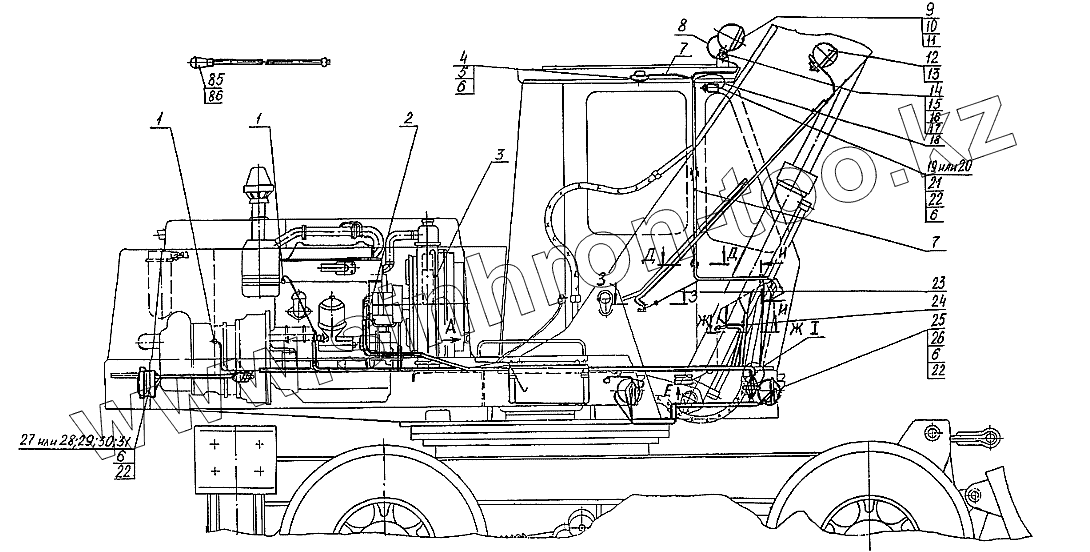

Каталог запасных частей к технике: ТВЭКС ЭО-3323А. Электрооборудование (ЭО-3323.00.70.000)

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

6

6

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

22

23

24

25

26

27

28

29

30

31

85

86

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ТМ100-В		Датчик
2	Э-302-1-1600-25А		Жгут проводов
3	Э-302-1-1600-14		Хомутик
4	16.3714		Плафон
5	17473.В1М4-8gх20.58.019		Винт
6	6402.6.65Г.019		Шайба
7	13.06.20.010		Провод
8	ЭО-3322А.12.02.000		Провод фары
9	30.3711		Фара
10	ЭО-3322А.12.70.001		Подвеска
11	Э-302Б-1-6600-14		Чашка
12	30.3711		Фара
13	Э-302-1-6600-14		Чашка
14	7808.М10-8gх20.58.019		Болт
15	5915.М10-6Н.5.019		Гайка
16	6402.10.65Г.019		Шайба
17	11371.10.02.019		Шайба
18	ЭО-3322Б.19.11.000		Провод
19	ШПР-358		Вентилятор головной
20	Вентилятор автомобильный		Вентилятор автомобильный
21	17473.М6-8gх12.58.019		Винт
22	5915.М6-6Н.5.019		Гайка
23	ЭО-3322А.12.30.000		Провод
24	ВК-856		Включатель
25	15.3723		Панель соединительная
26	17473.М6-8gх22.58.019		Винт
27	ФП130Б		Фонарь задний
28	ФП209Б		Фонарь задний
29	ФП101Б		Фонарь задний
30	УП5Ж		Указатель поворота
31	ФП310Е		Световозвращатель
85	2023.А12-15		Лампа
86	ПЛТМ-5		Лампа переносная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
