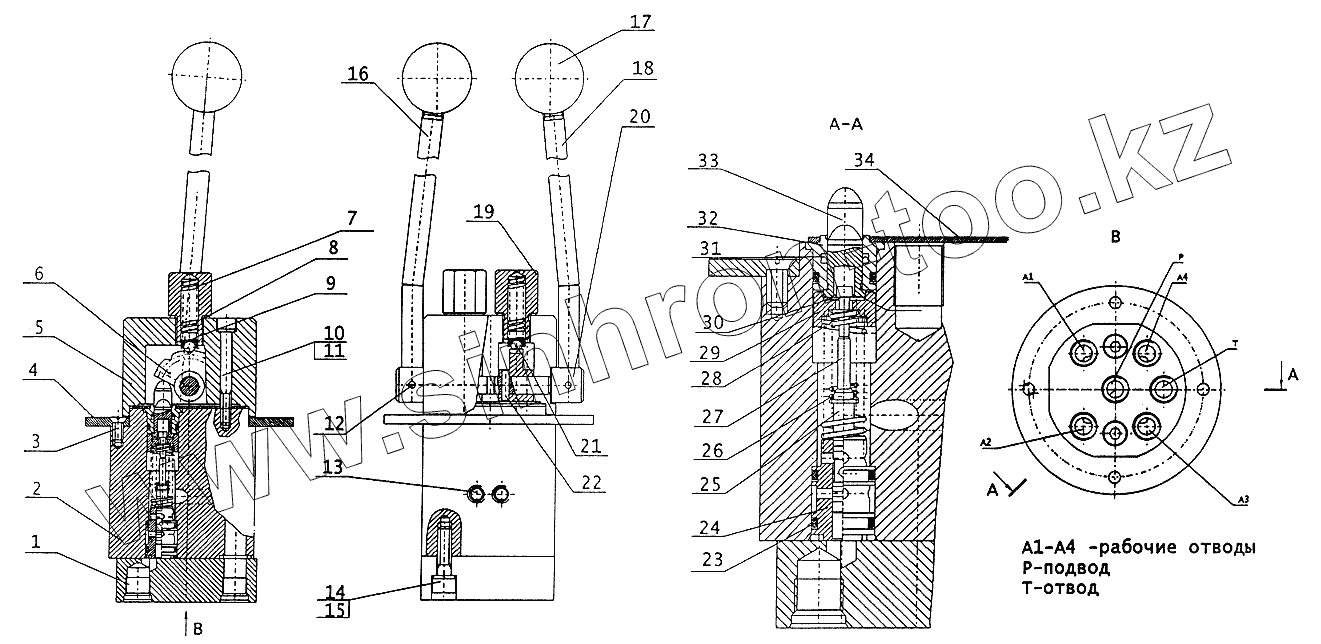

Каталог запасных частей к технике: ТВЭКС ЭО-3323А. Блок управления (13.80.04.400)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	13.80.04.602-30		Крышка
2	13.80.04.501		Корпус
3	17475.М6-8gх14.58.019		Винт
4	13.80.04.503		Фланец
5	13.80.04.401		Крышка
6	13.80.04.702		Кулачок
7	13.80.04.706		Пружина
8	13.80.04.705		Прокладка
9	13.80.04.704		Толкатель фиксатора
10	11738.М6-8gх55.58.019		Винт
11	6402.6.65Г.019		Шайба
12	13.80.04.712		Штифт
13	13.80.04.618		Пробка
14	11738.М6-8gх30.58.019		Винт
15	6402.8.65Г.019		Шайба
16	13.80.04.708-31		Рычаг
17	51.1703.88		Головка шаровая
18	13.80.04.708-30		Рычаг
19	13.80.04.707		Корпус фиксатора
20	13.80.04.709		Ось кулачка
21	3722.Б6.0-60		Шарик
22	13.80.04.711		Штифт
23	9833.014-018-25-2-3		Кольцо
24	13.80.04.514		Втулка нижняя
25	13.80.04.612		Втулка
26	13.80.04.611-20		Пружина
27	13.80.04.510		Золотник
28	13.80.04.613		Пружина
29	13.80.04.519		Упор
30	13.80.04.518		Шайба
31	601.00.00.014		Манжета 10х13.6
32	13.80.04.507		Втулка верхняя
33	13.80.04.566		Толкатель
34	13.80.04.710		Крышка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
