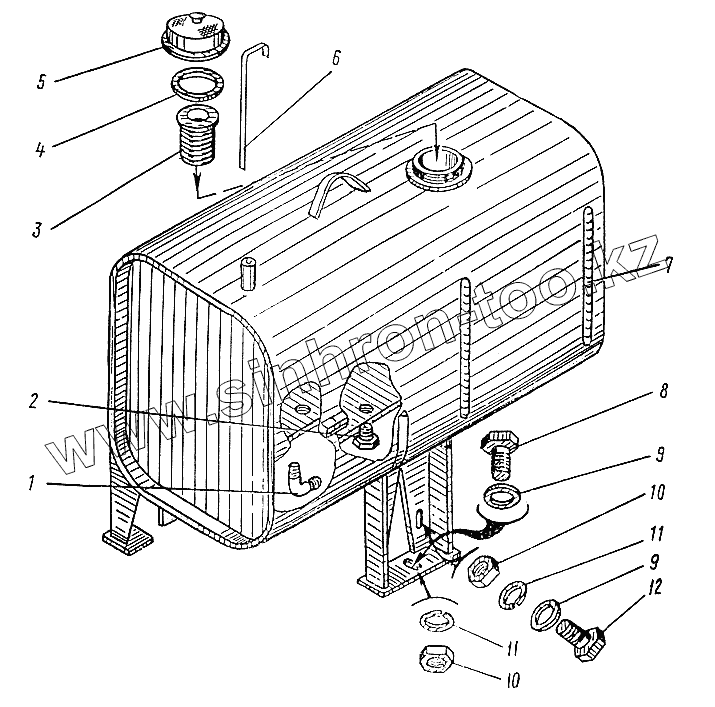

Каталог запасных частей к технике: ТВЭКС ЭО-3323А. Бак топливный (ЭО-3323.01.16.000)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

10

11

11

12

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-3322А.09.20.009		Угольник
2	ЭО-3322А.09.40.004		Пробка коническая
3	ЭО-3323.01.16.150		Фильтр
4	ЭО-3322Б.14.00.001		Прокладка
5	ЭО-3322А.14.00.002		Крышка
6	ЭО-3323.01.16.003		Щуп
7	ЭО-3323.01.16.100		Металлоконструкция бака
8	7795.М10-6gх55.58.019		Болт
9	11371.10.01.019		Шайба
10	5915.М10-6Н.5.019		Гайка
11	6402.10.65Г.019		Шайба
12	7808.М10-6gх25.58.019		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
