Каталог запасных частей к технике: ТВЭКС ЭО-3323. Ведущая шестерня

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

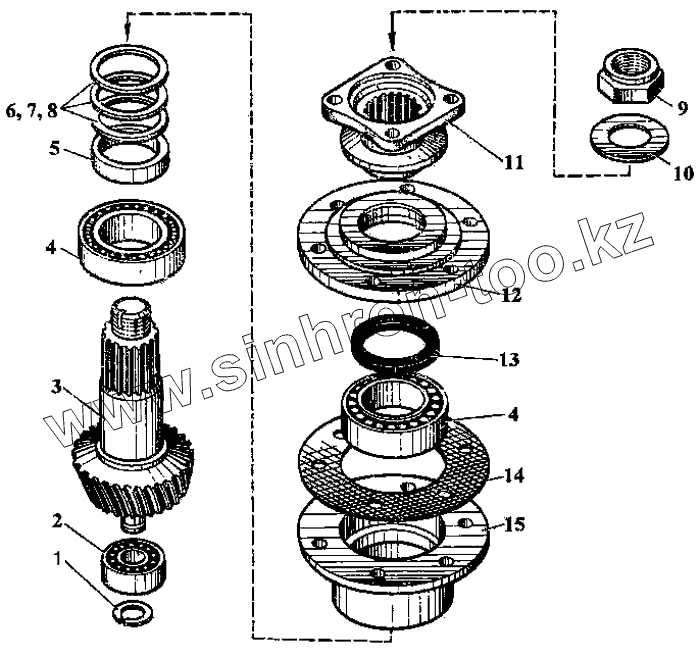

Позиция на иллюстрации	Заводской номер детали		Название детали
1	13940 2Б.25		Кольцо
2	102605		Подшипник
3	ЭО-3323.20.31.103		Вал-шестерня
4	7512		Подшипник
5	ЭО-3323.20.31.104		Втулка
6	ЭО-3323.20.31.105		Прокладка регулировочная
7	ЭО-3323.20.31.108		Прокладка регулировочная
8	ЭО-3323.20.31.109		Прокладка регулировочная
9	ЭО-3323.20.31.106		Гайка
10	10450 36		Шайба
11	ЭО-3322.20.31.120		Фланец
12	ЭО-3323.20.31.101		Крышка
13	8752 2-70-95-3		Манжета
14	ЭО-3323.20.31.107		Прокладка
15	ЭО-3323.20.31.102		Стакан

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
