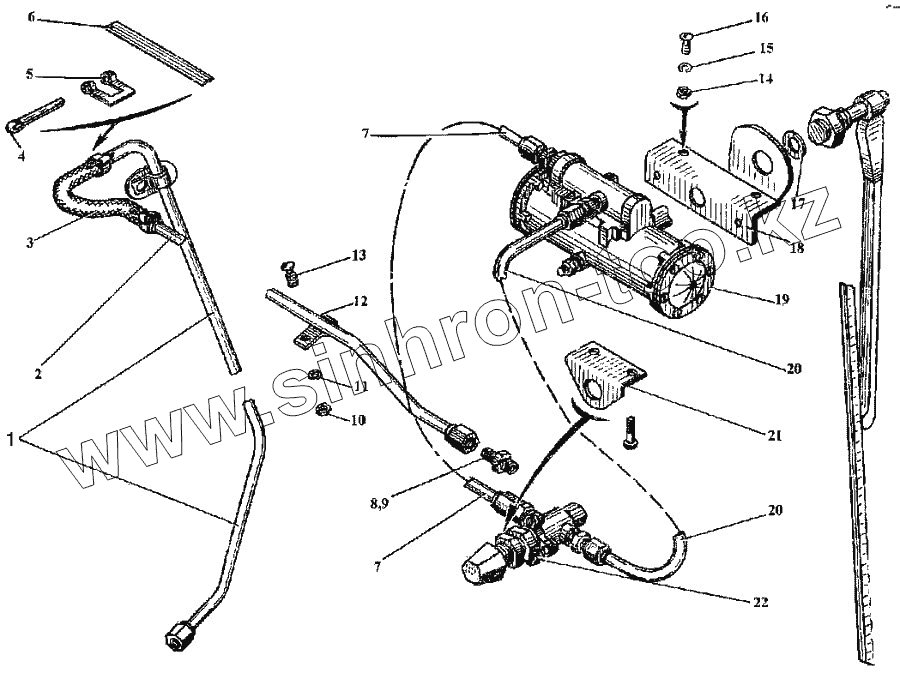

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Установка стеклоочистителя

Тип техники

Марка

Модель

Схема

2

3

3

4

5

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-3323.02.06.200		Трубка
2	ЭО-3323.02.06.100		Трубка
3	6-14-10		Рукав L=(170±5) мм
3	10362 6-14-10В		Рукав L=(170±5)мм
4	ЭО-3322А.09.30.105		Шплинт
5	ЭО-3322А.09.30.102		Серьга
6	ЭО-3322А.09.30.103		Лента
7	ЭО-3323.02.06.300		Трубка
8	ЭО-3322А.09.01.004		Штуцер
9	19853 2.3		Масленка
10	5915 М6		Гайка
11	6402 6.65 Г		Шайба
12	Э-302-1-1600-05Б		Скоба на один провод
13	17473 М6-12		Винт
14	5916 М5		Гайка
15	6402 5.65 Г		Шайба
16	17473 М5-12		Винт
17	ЭО-3323.02.06.003		Уплотнение
18	ЭО-3323.02.06.802		Кронштейн
19	5029 СЛ 440Г		Стеклоочиститель
20	ЭО-3323.02.06.400		Трубка
21	ЭО-3323.02.06.001		Кронштейн
22	Кр30В		Кран

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
