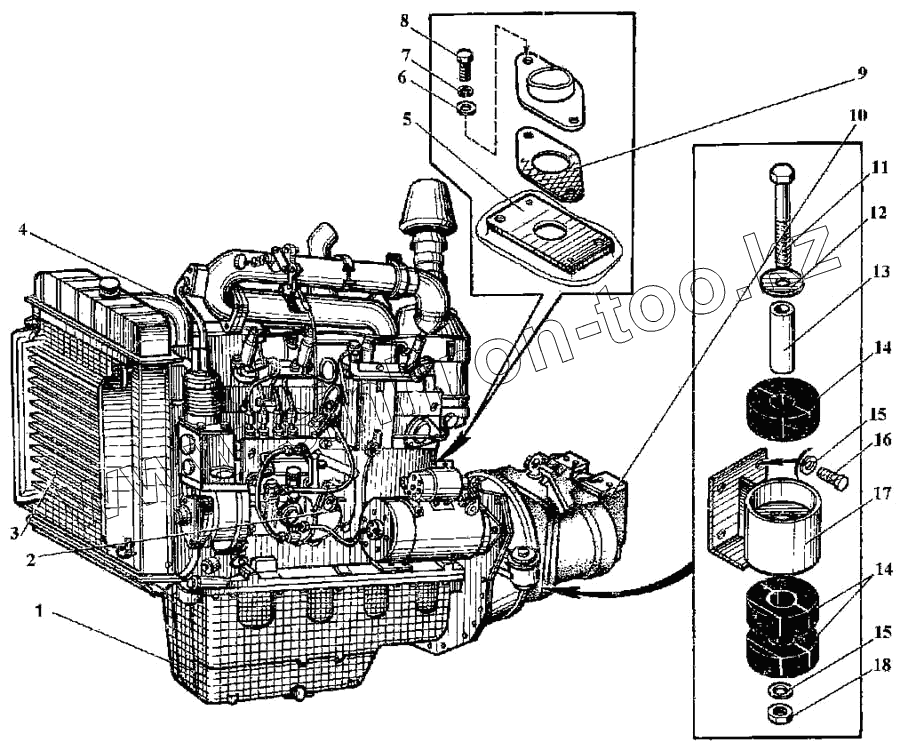

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Установка силовая

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

15

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Д-240Л		Дизель с насосом НШ-10Е и компрессором К1-3509010
1	Д-240		Дизель с насосом НШ-10Е и компрессором К1-3509010
2	ЭО-3323.04.02.000		Топливопровод, управление подачей топлива и экстренного останова дизеля
3	ЭО-3323.04.04.000		Установка радиаторов и шторки
4	ЭО-3323.04.08.000		Установка разгрузочного устройства компрессора
5	ЭО-3322Б. 13.00.001		Переходник
6	11371 8		Шайба
7	6402 8.65 Г		Шайба
8	7808 М8-20		Болт
9	ЭО-3322Б.13.00.002		Прокладка
10	ЭО-3323.04.03.000		Установка насоса
11	7808 М 16-140		Болт
12	ЭО-3322А.02.00.010		Шайба упорная
13	ЭО-3323.04.00.001		Втулка
14	ЭО-3322А.02.00.012		Подушка резиновая
15	6402 16.65 Г		Шайба
16	7808 М16-30		Болт
17	ЭО-3323.04.07.000		Оправа задняя
18	5915 М16		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
