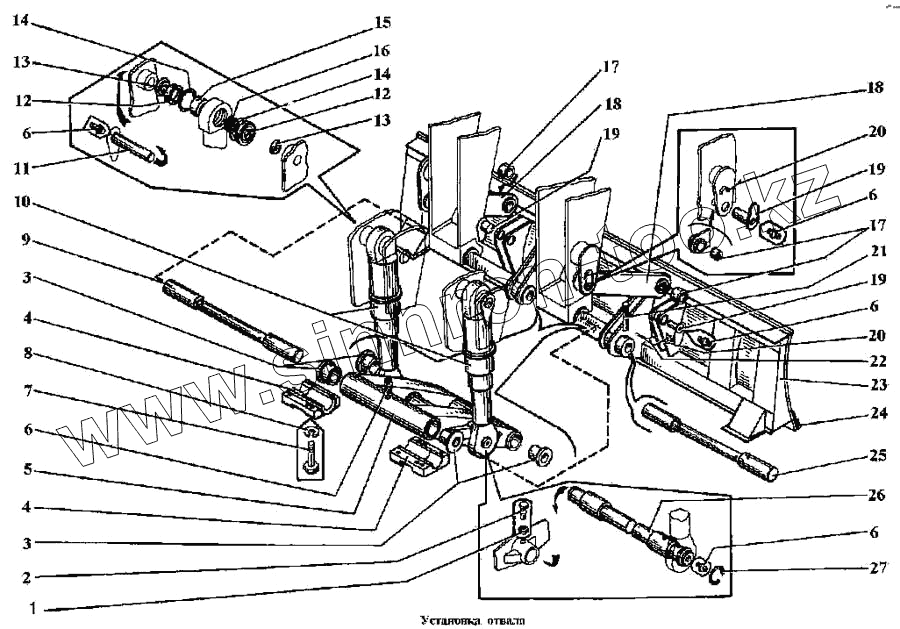

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Установка отвала

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

6

6

6

6

6

7

8

9

10

11

12

12

13

13

14

14

15

16

17

17

18

18

19

19

19

20

20

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	5915 М16		Гайка
2	1481 М16-50		Винт
3	ЭО-3323.20.60.002		Втулка
4	ЭО-3323.20.60.009		Крышка подшипника
5	ЭО-3323.20.60.300		Тяга нижняя
6	19853 1.3		Масленка
7	7808 М24-80		Болт
8	6402 24.65Г		Шайба
9	ЭО-3323.20.60.003		Палец
10	2,2-125-200		Гидроцилиндр
11	ЭО-3322А.25.00.100		Палец
12	ЭО-3322.25.00.001		Кольцо распорное
13	ЭО-3322.25.00.002		Кольцо уплотнительное
14	13941 2Б105		Кольцо
15	ЭО-3322.25.00.007		Шарнир 70
16	ЭО-3322.25.00.005		Кольцо внутреннее
17	ЭО-3323.20.60.001		Втулка
18	ЭО-3323.20.60.200		Тяга верхняя
19	ЭО-3323.20.60.500		Палец
20	ЭО-3323.20.60.005		Стопор
21	ЭО-3322А.41.00.003		Палец
22	397 4-28		Шплинт
23	ЭО-3323.20.60.400		Отвал
24	ЭО-3323.20.60.460		Нож отвала
25	ЭО-3323.20.60.004		Палец
26	ЭО-3323.20.60.006		Палец
27	13940 2Б70		Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
